“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 3 дугаар хавсралт

Радио давтамжийн 6425 - 7110 МГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт

1.Техникийн нөхцөл шаардлага

Энд радио давтамжийн 6425-7110 МГц зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:

1.1.Тоон модуляци ашигласан радио релейний системийн сувгийн багтаамж нь 140/155 Мбит/с хүртэлх дараалалтай эсвэл битийн хурд нь тоон синхрон шатлалтай байх ба радио давтамжийн зурвасын өргөн нь 40 МГц байна.

1.2.Тоон модуляци ашигласан радио релейний системийн сувгийн радио давтамжийн зурвасын өргөн нь 20 МГц байхаар давхарласан хэлбэрээр радио давтамжийн сувгийн хуваарилалтыг хийнэ.

1.3.Радио релейний систем нь яриа, өгөгдөл, дүрс ба телевизийн дохио дамжуулахад зориулагдана.

2.Радио давтамжийн сувгийн хуваарилалт

2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.

Хүснэгт 1. 6425 - 7110 МГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт

2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.384 зөвлөмжийг үндэслэн шууд/гэдрэг чиглэлд 8 хүртэлх 40 МГц-ийн зурвасын өргөнтэй радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: fn = fo -350 + 40 n МГц;

царааны дээд хагаст: f'n = fo - 10 + 40 n МГц;

Энд: n = 1; 2; 3; 4; 5; 6; 7; 8

fo=6770.00

fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);

fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);

f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);

Хүснэгт 2. Радио давтамжийн 6425-7110 МГц-ийн зурваст ажиллах 140Мбит/с

тоон синхрон шатлалтай сувагт зориулсан радио релейний системийн 40 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

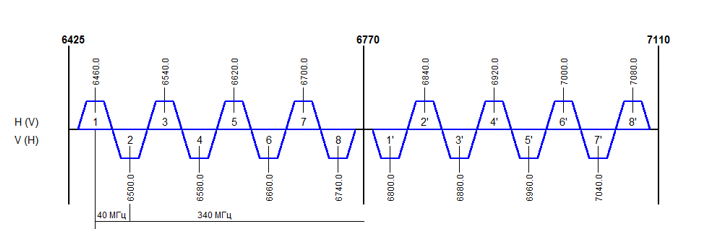

Зураг 1. Радио давтамжийн 6425-7110 МГц-ийн зурваст ажиллах 140Мбит/с

тоон синхрон шатлалтай сувагт зориулсан радио релейний системийн 40 МГц-ийн зурвасын өргөнтэй сувгийн үүсгэсэн зураглал

1.1.Нэг туйлшралтай эсвэл хүлээн авах/нэвтрүүлэх нэгдсэн хоёр туйлшралтай антенд зориулсан радио релейний 1260 ярианы суваг эсвэл түүнтэй тэнцүү дамжуулалтын сувгийг ITU-R F.384 зөвлөмжийг үндэслэн шууд/гэдрэг чиглэлд 16 хүртэлх 20 МГц-ийн зурвасын өргөнтэй радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: fn = fo -350 + 20 n МГц;

царааны дээд хагаст: f'n = fo - 10 + 20 n МГц;

Энд: n = 1; 2; 3; 4; 5; .... 16

fo=6770.00

fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);

fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);

f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);

Хүснэгт 3. Радио давтамжийн 6425-7110 МГц-ийн зурваст ажиллах радио релейнийсистемийн 20 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

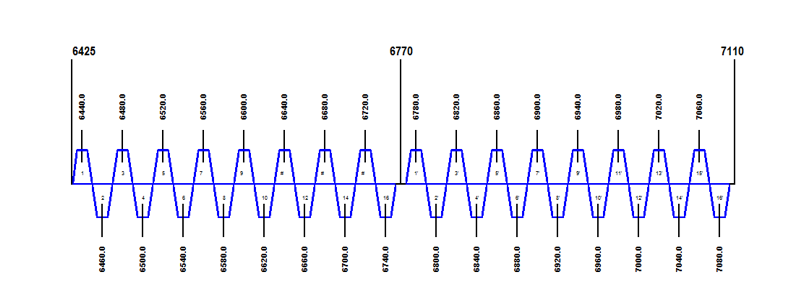

Зураг 2. Радио давтамжийн 6425-7110 МГц-ийн зурваст ажиллах радио релейний системийн 20 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

----------оОо----------
