Хэвлэх“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 4 дүгээр хавсралт
Радио давтамжийн 7110 - 7425 МГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт
1.Техникийн нөхцөл шаардлага
Энд радио давтамжийн 7110-7425 МГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:
1.1.Тоон модуляци ашигласан радио релейний системийн сувгийн багтаамж нь 34 Мбит/с байна.
1.2.Тоон радио системүүд нь нэг антенаар 3 хүртэлх шууд ба гэдрэг сувгийг зохион байгуулах боломжтой байна.
1.3.Радио релейний систем нь яриа, өгөгдөл ба дуу, дүрсийн дохио дамжуулахад зориулагдана.
2.Радио давтамжийн сувгийн хуваарилалт
2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.
Хүснэгт 1. 7110 - 7425 МГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт
|
ОУЦХБ-ын хуваарилалт I бүс |
Үндэсний хуваарилалт |
Ашиглалт |
|
7 075-7 145 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ 5.458 5.459 |
7 075-7 145 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ
|
7125-7250 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385(7125-7725 МГц) тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана. |
|
7 145-7 190 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ САНСАР СУДЛАЛ (газар-сансар)
5.458 5.459 |
7 145-7 190 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ САНСАР СУДЛАЛ (газар-сансар)
|
|
|
7 190-7 235 ДЭЛХИЙ СУДЛАХ-ХИЙМЭЛ ДАГУУЛ(Газар-сансар) ) 5.460A 5.460B ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ САНСАР СУДЛАЛ(Газар-сансар) 5.460 5.458 5.459 |
7 190-7 235 ДЭЛХИЙ СУДЛАХ-ХИЙМЭЛ ДАГУУЛ(Газар-сансар) ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ САНСАР СУДЛАЛ(Газар-сансар) |
|
|
7 235-7 250 ДЭЛХИЙ СУДЛАХ-ХИЙМЭЛ ДАГУУЛ (Газар-сансар) 5.460A ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ 5.458 |
7 235-7 250 ДЭЛХИЙ СУДЛАХ-ХИЙМЭЛ ДАГУУЛ (Газар-сансар) ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ
|
|
|
7 250-7 300 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ 5.461 |
7 250-7 300 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ |
7250-7550 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана. |
|
7 300-7 375 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) 5.461
|
7 300-7 375 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) |
|
|
7 375-7 450 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН -ХӨДӨЛГӨӨНТ БУС(Сансар-газар) ХӨДӨЛГӨӨНТ(агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) 5.461AA 5.461AB |
7 375-7 450 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН -ХӨДӨЛГӨӨНТ БУС(Сансар-газар) ХӨДӨЛГӨӨНТ(агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) |
2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.385 зөвлөмжийг үндэслэн 28 МГц-ийн зурвасын өргөнтэй тоон радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т тус тус үзүүлэв. Үүнд:
царааны доод хагаст: fn = fo -168 + 28 n МГц;
царааны дээд хагаст: f'n = fo + 28 n МГц;
Энд: n = 1; 2; 3; 4; 5
fo=7268.00
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);
Хүснэгт 2. Радио давтамжийн 7110-7425 МГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
7128.00 |
C1’ |
7296.00 |
|
C2 |
7156.00 |
C2’ |
7324.00 |
|
C3 |
7184.00 |
C3’ |
7352.00 |
|
C4 |
7212.00 |
C4’ |
7380.00 |
|
C5 |
7240.00 |
C5’ |
7408.00 |
|
Cr1 |
7142.00 |
Cr1’ |
7310.00 |
|
Cr2 |
7170.00 |
Cr2’ |
7338.00 |
|
Cr3 |
7198.00 |
Cr3’ |
7366.00 |
|
Cr4 |
7226.00 |
Cr4’ |
7394.00 |

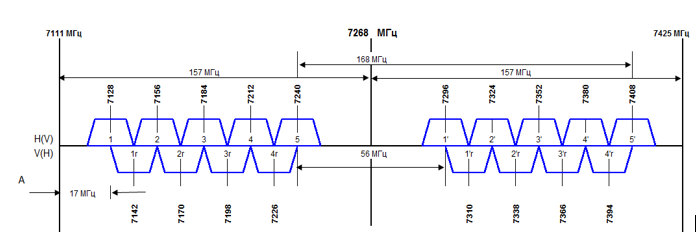

Зураг 1. Радио давтамжийн 7110-7425 МГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
2.3.Нэмэлт давхарласан радио давтамжийн сувгийг 7 МГц-ийн зурвасын өргөнтэй тоон радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т үзүүлэв. Үүнд:
царааны доод хагаст: fn = fo -154 + 7 n МГц;
царааны дээд хагаст: f'n = fo + 7 + 7 n МГц;
Энд: n = 1; 2; 3……..20
fo=7268.00
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);
Хүснэгт 3. Радио давтамжийн 7110-7425 МГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
7128.00 |
C1’ |
7289.00 |
|
C2 |
7135.00 |
C2’ |
7296.00 |
|
C3 |
7142.00 |
C3’ |
7303.00 |
|
C4 |
7149.00 |
C4’ |
7310.00 |
|
C5 |
7156.00 |
C5’ |
7317.00 |
|
C6 |
7163.00 |
C6’ |
7324.00 |
|
C7 |
7170.00 |
C7’ |
7331.00 |
|
C8 |
7177.00 |
C8’ |
7338.00 |
|
C9 |
7184.00 |
C9’ |
7345.00 |
|
C10 |
7191.00 |
C10’ |
7352.00 |
|
C11 |
7198.00 |
C11’ |
7359.00 |
|
C12 |
7205.00 |
C12’ |
7366.00 |
|
C13 |
7212.00 |
C13’ |
7373.00 |
|
C14 |
7219.00 |
C14’ |
7380.00 |
|
C15 |
7226.00 |
C15’ |
7387.00 |
|
C16 |
7233.00 |
C16’ |
7394.00 |
|
C17 |
7240.00 |
C17’ |
7401.00 |
|
C18 |
7247.00 |
C18’ |
7408.00 |
|
C19 |
7254.00 |
C19’ |
7415.00 |
|
C20 |
7261.00 |
C20’ |
7422.00 |
----------оОо----------
