Хэвлэх“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 5 дугаар хавсралт
Радио давтамжийн 7425-7725 МГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт
1.Техникийн нөхцөл шаардлага
Энд радио давтамжийн 7425-7725 МГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:
1.1.Тоон модуляци ашигласан радио релейний системийн сувгийн багтаамж нь 20/34 Мбит/с хүртэл эсхүл битийн хурд нь тоон синхрон шатлалтай байна.
1.2.Тоон радио системүүд нь нэг антсанаар 3 хүртэлх шууд ба гэдрэг сувгийг үүсгэх боломжтой байна.
1.3.Радио релейний систем нь яриа, өгөгдөл ба дүрсийн дохио дамжуулахад зориулагдана.
2.Радио давтамжийн сувгийн хуваарилалт
2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.
Хүснэгт 1. 7425-7725 МГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт
|
ОУЦХБ-ын хуваарилалт I бүс |
Үндэсний хуваарилалт |
Ашиглалт |
|
7 375-7 450 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН -ХӨДӨЛГӨӨНТ БУС(Сансар-газар) ХӨДӨЛГӨӨНТ(агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) 5.461AA 5.461AB |
7 375-7 450 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН -ХӨДӨЛГӨӨНТ БУС(Сансар-газар) ХӨДӨЛГӨӨНТ(агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) |
7250-7550 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана.
7550-7750 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385, F.386 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
|
|
7 450-7 550 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ЦАГ УУРЫН ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) 5.461AA 5.461AB 5.461A |
7 450-7 550 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ЦАГ УУРЫН ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар |
|
|
7 550-7 750 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) 5.461AA 5.461AB |
7 550-7 750 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар |
7550-7750 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385, F.386 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ. БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана. |
2.3.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.385 зөвлөмжийг үндэслэн шууд/гэдрэг чиглэлд 20 хүртэлх 7 МГц-ийн зурвасын өргөнтэй радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т тус тус үзүүлэв. Үүнд:
царааны доод хагаст: fn = fo -144 + 7 n МГц;
царааны дээд хагаст: f'n = fo + 7 + 7 n МГц;
Энд: n = 1; 2; 3.......20
fo=7575.00
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);
Хүснэгт 2. Радио давтамжийн 7425-7725 МГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
7428.00 |
C1’ |
7589.00 |
|
C2 |
7435.00 |
C2’ |
7596.00 |
|
C3 |
7442.00 |
C3’ |
7603.00 |
|
C4 |
7449.00 |
C4’ |
7610.00 |
|
C5 |
7456.00 |
C5’ |
7617.00 |
|
C6 |
7463.00 |
C6’ |
7624.00 |
|
C7 |
7470.00 |
C7’ |
7631.00 |
|
C8 |
7477.00 |
C8’ |
7638.00 |
|
C9 |
7484.00 |
C9’ |
7645.00 |
|
C10 |
7491.00 |
C10’ |
7652.00 |
|
C11 |
7498.00 |
C11’ |
7659.00 |
|
C12 |
7505.00 |
C12’ |
7666.00 |
|
C13 |
7512.00 |
C13’ |
7673.00 |
|
C14 |
7519.00 |
C14’ |
7680.00 |
|
C15 |
7526.00 |
C15’ |
7687.00 |
|
C16 |
7533.00 |
C16’ |
7694.00 |
|
C17 |
7540.00 |
C17’ |
7701.00 |
|
C18 |
7547.00 |
C18’ |
7708.00 |
|
C19 |
7554.00 |
C19’ |
7715.00 |
|
C20 |
7561.00 |
C20’ |
7722.00 |
.png)

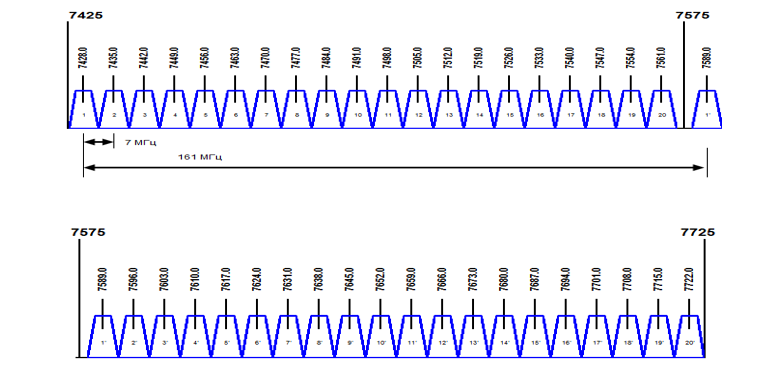

Зураг 1. Радио давтамжийн 7425-7725 МГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
2.4.Нэмэлт радио давтамжийн сувгийн хуваарилалтыг ITU-R F.385 зөвлөмжийг үндэслэн үндэслэн шуд/гэдрэг чиглэлд 5 хүртэлх 28 МГц-ийн зурвасын өргөнтэй тоон радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т тус тус үзүүлэв. Үүнд:
царааны доод хагаст: fn = fo -161 + 7 n МГц;
царааны дээд хагаст: f'n = fo - 7 + 28 n МГц;
Энд: n = 1, 2, 3, 4, 5
fo=7575.00
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасд нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасд нэг радио сувгийн төвийн давтамж (МГц);
Хүснэгт 3. Радио давтамжийн 7425-7725 МГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
7442.00 |
C1’ |
7596.00 |
|
C2 |
7470.00 |
C2’ |
7624.00 |
|
C3 |
7498.00 |
C3’ |
7652.00 |
|
C4 |
7526.00 |
C4’ |
7680.00 |
|
C5 |
7554.00 |
C5’ |
7708.00 |

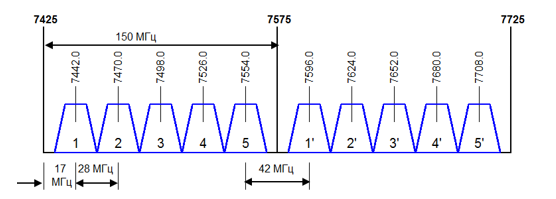

Зураг 2. Радио давтамжийн 7425-7725 МГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
