Хэвлэх“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 6 дугаар хавсралт
Радио давтамжийн 7725-8275 МГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт
1.Техникийн нөхцөл шаардлага
Энд радио давтамжийн 7725-8275 МГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:
1.1.Тоон модуляци ашигласан радио релейний системийн сувгийн багтаамж нь 34/140/155 Мбит/с хүртэл эсхүл битийн хурд нь тоон синхрон шатлалтай байна.
1.2.Аналог модуляци ашигласан радио релейний системийн сувгийн багтаамж нь 1800 ярианы сувагтай тэнцэхүйцээр үүсгэх боломжтой байна.
1.3.Тоон модуляцтай сувгийн багтаамж багатай радио системүүдийг үндсэн ба давхарласан сувгуудтай хамт зэрэг ашиглаж болно.
1.4.Радио релейний систем нь яриа, өгөгдөл, дүрс ба телевизийн дохио дамжуулахад зориулагдана.
2.Радио давтамжийн сувгийн хуваарилалт
2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.
Хүснэгт 1. 7725-8275 МГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт
|
ОУЦХБ-ын хуваарилалт I бүс |
Үндэсний хуваарилалт |
Ашиглалт |
|
7 450-7 550 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ЦАГ УУРЫН ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) 5.461AA 5.461AB 5.461A |
7 450-7 550 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ЦАГ УУРЫН ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар |
7250-7550 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана. |
|
7 550-7 750 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар) 5.461AA 5.461AB |
7 550-7 750 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) ДАЛАЙН ХӨДӨЛГӨӨНТ-ХИЙМЭЛ ДАГУУЛ(сансар-газар |
7550-7750 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.385, F.386 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ. БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана. |
|
7 750-7 900 ХӨДӨЛГӨӨНТ БУС ЦАГ УУР-ХИЙМЭЛ ДАГУУЛ (сансар-газар) 5.461B ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) |
7 750-7 900 ХӨДӨЛГӨӨНТ БУС ЦАГ УУР-ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) |
7750-7900 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.386 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ. |
|
7 900-8 025 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ 5.461 |
7 900-8 025 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ |
2.2-8 ГГц зурвасыг БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана.
7900-8400 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.386 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
|
|
8 025-8 175 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ 5.463 5.462A |
8 025-8 175 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ |
|
|
8 175-8 215 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ЦАГ УУРЫН ХИЙМЭЛ ДАГУУЛ (газар-сансар) ХӨДӨЛГӨӨНТ 5.463 5.462A |
8 175-8 215 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ЦАГ УУРЫН ХИЙМЭЛ ДАГУУЛ (газар-сансар) ХӨДӨЛГӨӨНТ |
|
|
8 215-8 400 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ 5.463 5.462A |
8 215-8 400 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ |
2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.386 зөвлөмжийг үндэслэн үндэслэн шууд/гэдрэг чиглэлд 8 хүртэлх 29.65 МГц-ийн зурвасын өргөнтэй битийн хурд 140 Мбит/с тоон радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т тус тус үзүүлэв. Үүнд:
царааны доод хагаст: fn = fo - 281,95 + 29,65 n МГц;
царааны дээд хагаст: f'n = fo + + 29,37 + 29,65 n МГц;
Энд: n = 1; 2; 3; 4; 5; 6; 7; 8
fo=8000.00
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);
Хүснэгт 2. Радио давтамжийн 7725-8275 МГц-ийн зурваст ажиллах радио релейний системийн 29.65 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
7747.70 |
C1’ |
8059.02 |
|
C2 |
7777.35 |
C2’ |
8088.67 |
|
C3 |
7807.00 |
C3’ |
8118.32 |
|
C4 |
7836.65 |
C4’ |
8147.97 |
|
C5 |
7866.30 |
C5’ |
8177.62 |
|
C6 |
7895.95 |
C6’ |
8207.27 |
|
C7 |
7925.60 |
C7’ |
8236.92 |
|
C8 |
7955.25 |
C8’ |
8266.57 |
.png)

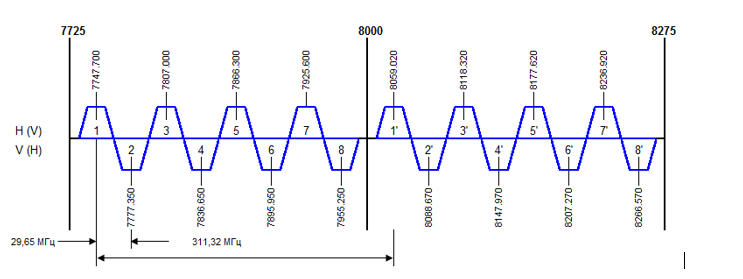

Зураг 1. Радио давтамжийн 7725-8275 МГц-ийн зурваст ажиллах радио релейний системийн 29.65 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
2.3.Нэмэлт радио давтамжийн сувгийг үндсэн сувгийн зөөгчийг 14.825 МГц доош нь шилжүүлэн давхарласан радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т тус тус үзүүлэв. Үүнд:
Хүснэгт 3. Радио давтамжийн 7725-8275 МГц-ийн зурваст ажиллах радио релейний системийн 14.825 МГц доош шилжүүлэн суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
7732.875 |
C1’ |
8044.195 |
|
C2 |
7762.525 |
C2’ |
8073.845 |
|
C3 |
7792.175 |
C3’ |
8103.495 |
|
C4 |
7821.825 |
C4’ |
8133.145 |
|
C5 |
7851.475 |
C5’ |
8162.795 |
|
C6 |
7881.125 |
C6’ |
8192.445 |
|
C7 |
7910.775 |
C7’ |
8222.095 |
|
C8 |
7940.425 |
C8’ |
8251.745 |

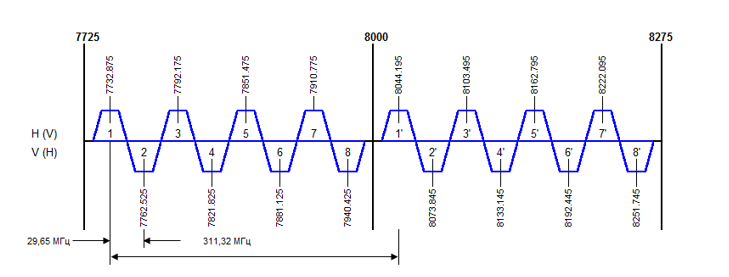

Зураг 2. Радио давтамжийн 7725-8275 МГц-ийн зурваст ажиллах радио релейний системийн 29.65 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
