Хэвлэх“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 7 дугаар хавсралт
Радио давтамжийн 8275-8500 МГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт
1.Техникийн нөхцөл шаардлага
Энд радио давтамжийн 8275-8500 МГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:
1.1.Тоон модуляци ашигласан радио релейний системийн сувгийн багтаамж нь 34/40 Мбит/с байна.
1.2. Тоон радио системүүд нь нэг антенаар 3 хүртэлх шууд ба гэдрэг сувгийг зохион байгуулах боломжтой байна.
1.3.Радио релейний систем нь яриа, өгөгдөл, ба дуу, дүрс дохио дамжуулахад зориулагдана.
2.Радио давтамжийн сувгийн хуваарилалт
2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.
Хүснэгт 1. 8275-8500 МГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт
|
ОУЦХБ-ын хуваарилалт I бүс |
Үндэсний хуваарилалт |
Ашиглалт |
|
8 215-8 400 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ 5.463 5.462A
|
8 215-8 400 ДЭЛХИЙ СУДЛАХ ХИЙМЭЛ ДАГУУЛ (сансар-газар) ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН- ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ |
2.2-8 ГГц зурвасыг БЗРХТТ-д холбогдох журмын шаардлагын дагуу ашиглана.
7900-8400 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. F.386 тоот зөвлөмжид заасны дагуу хуваарилалтыг хийнэ.
|
|
8 400-8 500 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) САНСАР СУДЛАЛ (сансар-газар) 5.465 5.466 |
8 400-8 500 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад) САНСАР СУДЛАЛ (сансар-газар) |
8400-8500 МГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус хэлбэрээр ашиглана. ITU-ийн F.386 тоот зөвлөмжид заасны дагуу радио сувгийн хуваарилалтыг хийнэ. |
2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.386 зөвлөмжийг үндэслэн үндэслэн тоон радио релейний системд 34 Мбит/с ба 2х8 Мбит/с багтаамжтай радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2 ба хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т тус тус үзүүлэв. Үүнд:
Системийн багтаамж нь 34 Мбит/с үед
царааны доод хагаст: fn = fo - 108,5 + 14 n МГц;
царааны дээд хагаст: f'n = fo + 10,5 +14 n МГц;
Энд: n = 1; 2; 3; 4; 5; 6
fo=8387.5
Системийн багтаамж нь 2х8 Мбит/с үед
царааны доод хагаст: fn = fo - 108,5 + 7 n МГц;
царааны дээд хагаст: f'n = fo + 17,5 +7 n МГц;
Энд: n = 1; 2; 3; 4;.......12
fo=8387.5
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);
Хүснэгт 2. Радио давтамжийн 8275-8500 МГц-ийн зурваст ажиллах 14 МГц ба 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
14 МГц |
|
||
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
8293.00 |
C1’ |
8412.00 |
|
C2 |
8307.00 |
C2’ |
8426.00 |
|
C3 |
8321.00 |
C3’ |
8440.00 |
|
C4 |
8335.00 |
C4’ |
8454.00 |
|
C5 |
8349.00 |
C5’ |
8468.00 |
|
C6 |
8363.00 |
C6’ |
8482.00 |
|
7 МГц |
|
||
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
8286.00 |
C1’ |
8412.00 |
|
C2 |
8293.00 |
C2’ |
8419.00 |
|
C3 |
8300.00 |
C3’ |
8426.00 |
|
C4 |
8307.00 |
C4’ |
8433.00 |
|
C5 |
8314.00 |
C5’ |
8440.00 |
|
C6 |
8321.00 |
C6’ |
8447.00 |
|
C7 |
8328.00 |
C7 |
8454.00 |
|
C8 |
8335.00 |
C8 |
8461.00 |
|
C9 |
8342.00 |
C9 |
8468.00 |
|
C10 |
8349.00 |
C10 |
8475.00 |
|
C11 |
8356.00 |
C11 |
8482.00 |
|
C12 |
8363.00 |
C12 |
8489.00 |
Хүснэгт 3. Радио давтамжийн 8275-8500 МГц-ийн зурваст ажиллах радио релейний системийн 3.5 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
Сувгийн дугаар |
Төвийн давтамж |
Сувгийн дугаар |
Төвийн давтамж |
|
C1 |
8286.0 |
C1’ |
8405.0 |
|
C2 |
8289.5 |
C2’ |
8408.5 |
|
C3 |
8293.0 |
C3’ |
8412.0 |
|
C4 |
8296.5 |
C4’ |
8415.5 |
|
C5 |
8300.0 |
C5’ |
8419.0 |
|
C6 |
8303.5 |
C6’ |
8422.5 |
|
C7 |
8307.0 |
C7’ |
8426.0 |
|
C8 |
8310.5 |
C8’ |
8429.5 |
|
C9 |
8314.0 |
C9’ |
8433.0 |
|
C10 |
8317.5 |
C10’ |
8436.5 |
|
C11 |
8321.0 |
C11’ |
8440.0 |
|
C12 |
8324.5 |
C12’ |
8443.5 |
|
C13 |
8328.0 |
C13’ |
8447.0 |
|
C14 |
8331.5 |
C14’ |
8450.5 |
|
C15 |
8335.0 |
C15’ |
8454.0 |
.png)

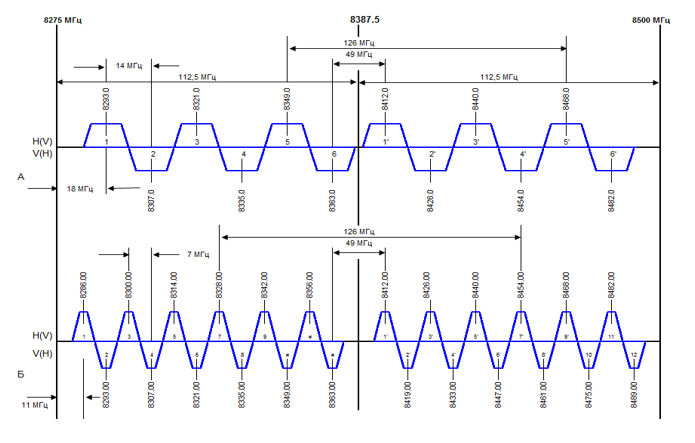

Зураг 1. Радио давтамжийн 8275-8500 МГц-ийн зурваст ажиллах радио релейний системийн 14 МГц болон 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
