Радио давтамжийн 12.75-13.25 ГГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт
1.Техникийн нөхцөл шаардлага
Энд радио давтамжийн 12.75-13.25 ГГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:
1.1.Тоон модуляци ашигласан радио релейний системийн радио сувгийн багтаамж нь 34/40/140/155 Мбит/с хүртэл эсхүл битийн хурд нь тоон синхрон шатлалтай байна.
1.2.Тоон модуляцтай сувгийн багтаамж багатай 30 тоон ярианы сувагтай эсхүл түүнтэй тэнцэхүйц багтаамжтай радио системүүдийг үндсэн ба давхарласан сувгуудын дэд хуваарилалтаар ашиглаж болно.
1.3.Радио релейний систем нь яриа, өгөгдөл, дүрс ба телевизийн дохио дамжуулахад зориулагдана.
2.Радио давтамжийн сувгийн хуваарилалт
2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.
Хүснэгт 1. 12.75-13.25 ГГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт
|
ОУЦХБ-ын хуваарилалт I бүс |
Үндэсний хуваарилалт |
Ашиглалт |
|
12.5-12.75 ХИЙМЭЛ ДАГУУЛЫН-ХӨДӨЛГӨӨНТ БУС (сансар-газар) 5.484A (газар-сансар) 5.484B
5.494 5.495 5.496 |
12.5-12.75 ХӨДӨЛГӨӨНТ БУС ХӨДӨЛГӨӨНТ (агаарын хөдөлгөөнт үйлчилгээнээс бусад)
5.494 |
12.2-12.7 ГГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус төхөөрөмжид ITU-ийн F.746 тоот зөвлөмжид заасны дагуу радио сувгийн хуваарилалтыг хийнэ.
12.5-12.75 МГц зурвасыг хиймэл дагуулын хөдөлгөөнт бус холбоонд (downlink) ашиглана. |
|
12.75-13.25 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН ХӨДӨЛГӨӨНТ БУС (газар-сансар) 5.441 ХӨДӨЛГӨӨНТ Сансар судлал (огторгуй) (сансар-газар) |
12.75-13.25 ХӨДӨЛГӨӨНТ БУС ХИЙМЭЛ ДАГУУЛЫН ХӨДӨЛГӨӨНТ БУС (газар-сансар) ХӨДӨЛГӨӨНТ Сансар судлал (огторгуй) (сансар-газар) |
12.75-13.25 ГГц-ийн давтамжийн зурвасыг цэгээс цэгт дамжуулах системд (PnP) хөдөлгөөнт бус төхөөрөмжид ITU-ийн F.497 тоот зөвлөмжид заасны дагуу радио сувгийн хуваарилалтыг хийнэ.
Хиймэл дагуулын хөдөлгөөнт бус холбоонд (uplink) ашиглана. |
2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.497 зөвлөмжийг үндэслэн шууд/гэдрэг чиглэлд 8 хүртэлх 28 МГц өргөнтэй тоон радио релейний 140 Мбит/с хүртэлх багтаамжтай радио давтамжийн сувгийг үүсгэх хамаарал болон радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т үзүүлэв. Үүнд:
царааны доод хагаст: fn = fo -259 + 28 n МГц;
царааны дээд хагаст: f'n = fo + 7+ 28 n МГц;
Энд: n = 1; 2; 3; 4; 5; ......8
fo=12996 МГц;
fo ашиглах радио давтамжийн царааны төвийн давтамж (МГц);
fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);
f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);

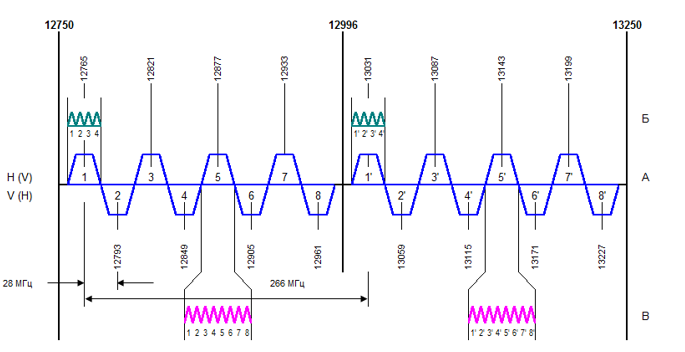

Зураг 1. Радио давтамжийн 12.75-13.25 ГГц-ийн зурваст ажиллах 140 Мбит/с хүртэлх тоон шууд шатлалтай сувагт зориулсан радио релейний системийн суваг үүсгэсэн зураглал
2.3.Радио давтамжийн сувгийн хуваарилалтыг тоон радио релейний системд шаталсан бага багтаамжтай радио давтамжийн сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2, 3-т, радио давтамжийн суваг үүсгэсэн байрлалыг зураг 1-ийн Б ба В тэмдэглэгээгээр тус тус үзүүлэв. Үүнд:
Төвийн давтамж fo = 12996 МГц;
Зэргэлдээ суваг хоорондын зай = А (28 МГц), Б(7 МГц), В(3.5 МГц);
Шууд ба гэдрэг суваг хоорондын зай = 266 МГц;
2.3.1.Сувгийн зохион байгуулалт нь Б хувилбарт:
царааны доод хагаст: fm = fo -276.5 + 28 n +7 m МГц;
царааны дээд хагаст: f'm = fo - 10,5 +28 n +7 m МГц;
Энд: m = 1,2,3,4
n: үндсэн сувгийн дугаар;
2.3.2.Сувгийн зохион байгуулалт В хувилбарт:
царааны доод хагаст: fm = fo -273 + 28 n +3.5 m МГц;
царааны дээд хагаст: f'm = fo -7 +28 n +3.5 m МГц;
Энд: m = 1,2,3,4,5 ...8
n: үндсэн сувгийн дугаар;

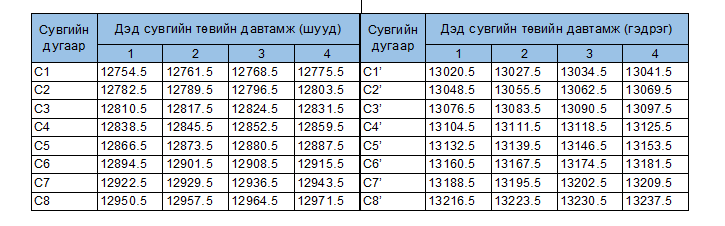

Хүснэгт 2. Радио давтамжийн 10.7-11.7 ГГц-ийн зурваст ажиллах радио релейний системийн дөрвөн (4) дэд сувагтайгаар 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
Хүснэгт 3. Радио давтамжийн 10.7-11.7 ГГц-ийн зурваст ажиллах радио релейний системийн найман (8) дэд сувагтайгаар 3.5 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт
|
