“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 13 дугаар хавсралт

Радио давтамжийн 21.2-23.6 ГГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт

1.Техникийн нөхцөл шаардлага

Энд радио давтамжийн 22 ГГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн дунд болон их багтаамжийн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:

1.1.Радио релейний сувгийн хуваарилалтыг мэдээллийн багтаамжаас хамааруулан 3.5 МГц, 7 МГц, 14 МГц, 28 МГц, 56 МГц, 112 МГц-ийн сувгийн өргөнтэйгөөр хуваарилна.

1.2.Радио релей нь их, дунд, бага багтаамжит системийн хүчин чадалтай байх ба хотын дотор шууд харалтын 5-10 км-ийн зайд зохион байгуулна.

1.3.Радио релейний систем нь телефон, өгөгдөл, дүрс ба тоон телевизийн дохио дамжуулахад зориулагдана

2.Радио давтамжийн сувгийн хуваарилалт

2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.

Хүснэгт 1. Радио давтамжийн 21.2-23.6 ГГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт

2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F.637 зөвлөмжийг үндэслэн хиймэл дагуулын өргөн нэвтрүүлгийн Кэй Эй (Ка) зурвасын хүлээн авах талын 21.4-22.5 ГГц-ийн радио давтамжийн зурвастай харилцан нөлөөлөлгүй ажиллуулах шаардлагын үүднээс 1-р бүсийн орнуудад хийгддэг сувгийн хуваарилалтын дагуу уг зөвлөмжийн Annex 2-ийн болон WARC-92-ийн шийдвэрийг баримтлан радио давтамжийн сувгийг үүсгэх ба радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т үзүүлсэн. Үүнд:

2.1.1.Радио давтамжийн 21.4-22.0 ГГц-ийн зурвас нь хиймэл дагуулын өргөн нэвтрүүлгийн үйлчилгээнд (BSS) 1, 3-р бүсүүдэд хуваарилагдсан тул энэ зурваст радио релейний сувгийн хуваарилалт хийгээгүй.

2.1.2.Радио давтамжийн 21.2-21.4 ба 22.6-23.0 ГГц-ийн зурвасуудад бусад утасгүй суурин үйлчилгээнүүдэд зориулж хос болон дан сувгуудыг үүсгэнэ.

2.1.3.Радио давтамжийн 22.0-22.6 ба 23.0-23.6 ГГц-ийн зурвасуудад радио релейний үйлчилгээнд хос сувгийн хуваарилалтыг хийх ба хүснэгт 2-т үзүүлсэн.

Хүснэгт 2. Радио давтамжийн 21.2-23.6 ГГц –ийн зурвасыг WARC-92 –ийн шийдвэрийн дагуу хуваарилалт

2.3.Радио давтамжийн 22.0-22.6 ГГц-ийн зурвас нь 23.0-23.6 ГГц-ийн зурвастай хослон ажиллах бөгөөд радио сувгийг үүсгэх хамаарал болон радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т үзүүлэв. Үүнд:

2.3.1.Дунд багтаамжтай 112 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т үзүүлэв.

царааны доод хагаст: fn = fo +770 + 112n МГц;

царааны дээд хагаст: f'n = fo + 1778 + 112n МГц;

Энд:    n = 1, 2, 3, 4, 5. N≤5

fo = 21196 МГц

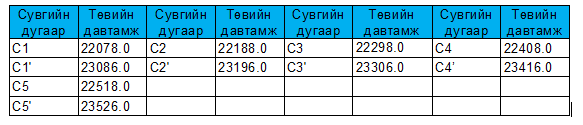

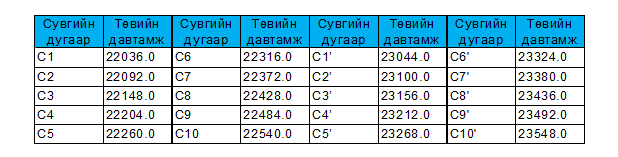

Хүснэгт 3. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.3.2.Дунд багтаамжтай 56 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 4-т үзүүлэв.

царааны доод хагаст: fn = fo +784 + 56n МГц;

царааны дээд хагаст: f'n = fo + 1792 + 56n МГц;

Энд:    n = 1, 2, 3, .......10. N≤10

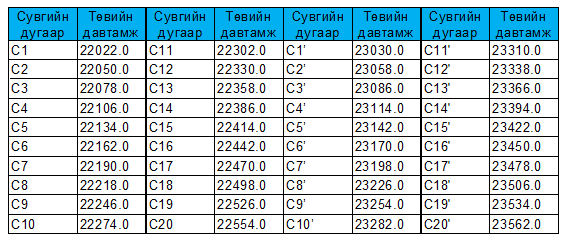

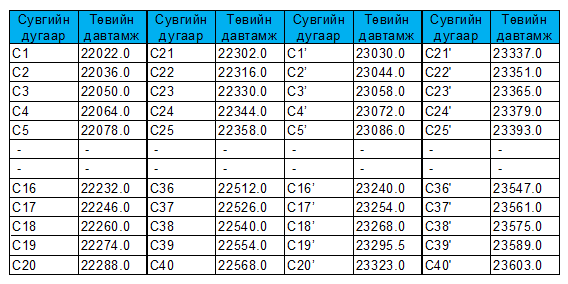

Хүснэгт 4. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.3.3.Дунд багтаамжтай 28 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 5-т үзүүлэв.

царааны доод хагаст: fn = fo +798 + 28n МГц;

царааны дээд хагаст: f'n = fo + 1806 + 28n МГц;

Энд:    n = 1, 2, 3, .......20. N≤20

Хүснэгт 5. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.3.4.Бага багтаамжтай 14 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 6-т үзүүлэв.

царааны доод хагаст: fn = fo +805 + 14n МГц;

царааны дээд хагаст: f'n = fo + 1813 + 14n МГц;

Энд:    n = 1, 2, 3, .......41. N≤41

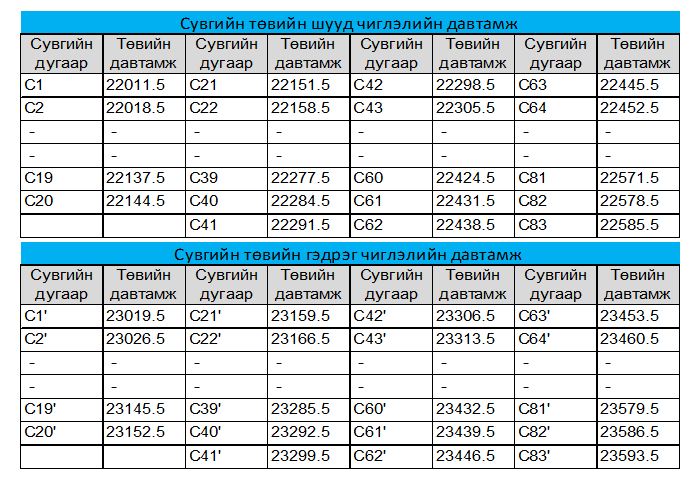

Хүснэгт 6. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.3.5.Бага багтаамжтай 7 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 7-т үзүүлэв.

царааны доод хагаст: fn = fo +808.5 + 7n МГц;

царааны дээд хагаст: f'n = fo + 1816.5 + 7n МГц;

Энд:    n = 1, 2, 3, .......83. N≤83

Хүснэгт 7. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.3.6.Бага багтаамжтай 3.5 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 8-т үзүүлэв.

царааны доод хагаст: fn = fo +808 + 3.5n МГц;

царааны дээд хагаст: f'n = fo + 1813 +3.5 n МГц;

Энд:    n = 1, 2, 3, .......168. N≤168

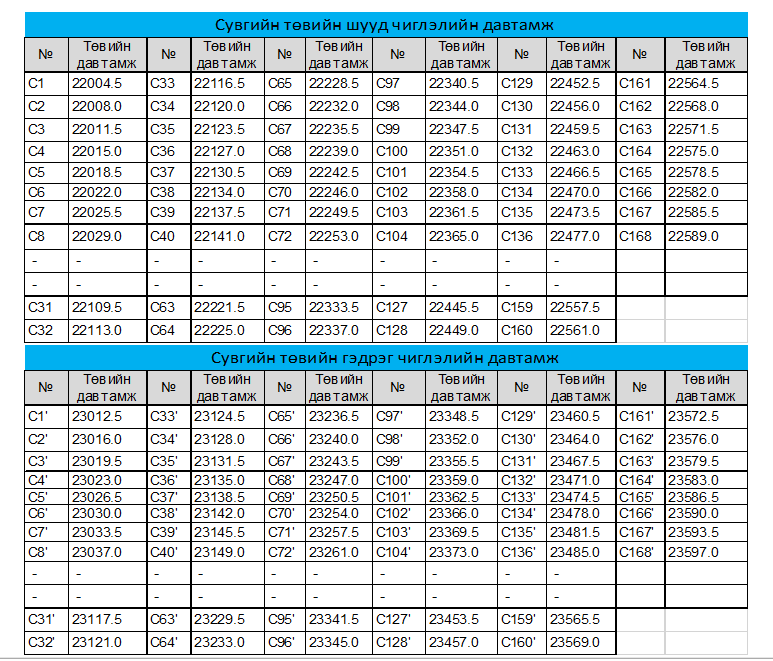

Хүснэгт 8. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 3.5 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

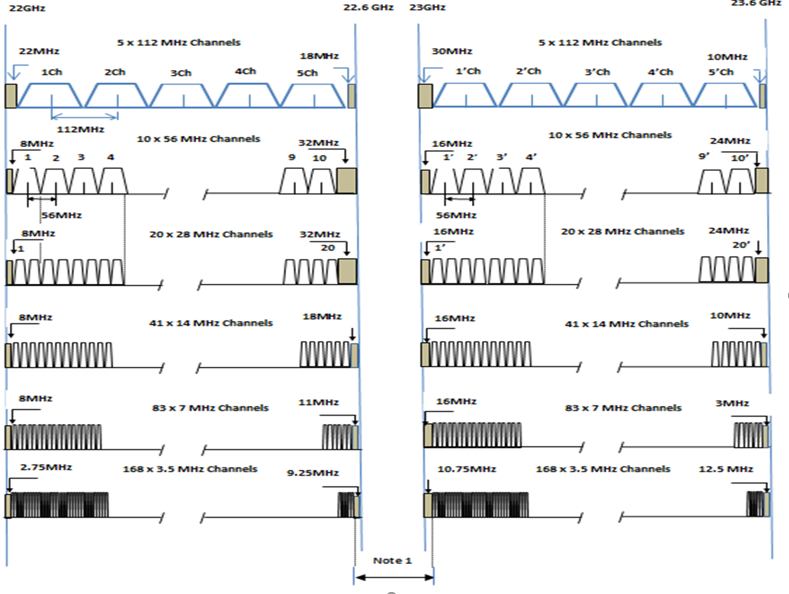

Зураг 1.Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 3.5 МГц, 7 МГц, 14 МГц, 28 МГц, 56 МГц, 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.4Радио давтамжийн 22.59075-22.75875 ба 22.84275-23.01075 ГГц-ийн зурвастай хослон ажиллах бөгөөд мэдээллийн багтаамжаас хамааруулан радио давтамжийн 3.5 МГц, 7 МГц, 14 МГц, 28 МГц-ийн сувгийн өргөнтэйгөөр радио сувгийг үүсгэх хамаарал болон радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т үзүүлэв. Үүнд:

Төвийн давтамж fo нь fo = 21196 МГц

Царааны доод хагаст байх сувгуудын төвийн давтамжийг fn (МГц);

Царааны дээд хагаст байх сувгуудын төвийн давтамжийг f’n (МГц).

2.4.1.Дунд багтаамжийн 28 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 9-т үзүүлэв.

царааны доод хагаст: fn = fo +1380.75 + 28n МГц;

царааны дээд хагаст: f'n = fo + 1632.75 + 28n МГц;

Энд:    n = 1, 2, 3, 4, 5, 6.

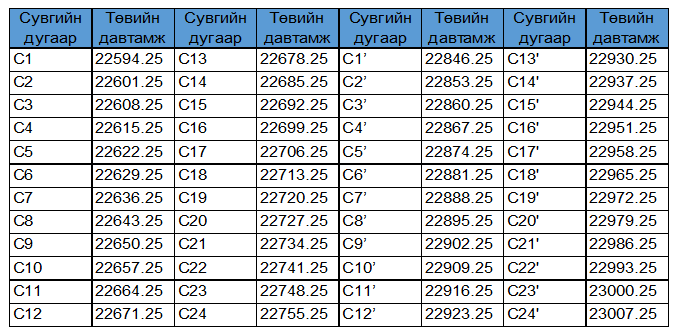

Хүснэгт 9. Радио давтамжийн хослон ажиллах 22.59075-22.75875 ба 22.84275-23.0107 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.4.2.Дунд багтаамжийн 14 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 10-т үзүүлэв.

царааны доод хагаст: fn = fo +1387.75 + 14n МГц;

царааны дээд хагаст: f'n = fo + 1639.75 + 14 n МГц;

Энд:    n = 1, 2, 3, 4,.....12.

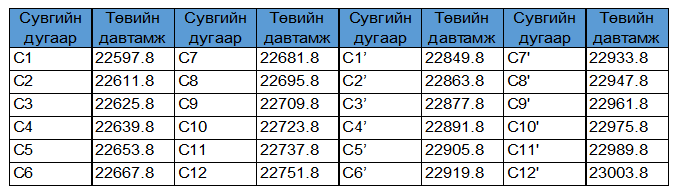

Хүснэгт 10. Радио давтамжийн 22.59075-22.75875 ба 22.84275-23.0107 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.4.3.Дунд багтаамжийн 7 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 11-т үзүүлэв.

царааны доод хагаст: fn = fo +1391.25 + 7n МГц;

царааны дээд хагаст: f'n = fo + 1643.25 + 7 n МГц;

Энд:    n = 1, 2, 3, 4,.....24.

Хүснэгт 11. Радио давтамжийн 22.59075-22.75875 ба 22.84275-23.0107 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

2.4.3.Бага багтаамжийн 3.5 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 12-т үзүүлэв.

царааны доод хагаст: fn = fo +1393 + 3.5n МГц;

царааны дээд хагаст: f'n = fo + 1645 + 3.5n МГц;

Энд:    n = 1, 2, 3, 4,.....48.

Хүснэгт 12. Радио давтамжийн 22.59075-22.75875 ба 22.84275-23.0107 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

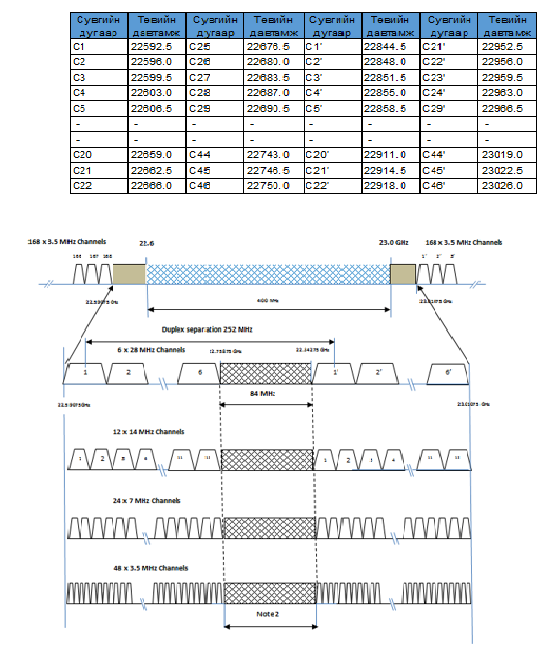

Зураг 2. Радио давтамжийн 22.0-22.6 ГГц ба 23.0-23.6 ГГц-ийн зурваст хослон ажиллах радио релейний системийн 3.5 МГц, 7 МГц, 14 МГц, 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.5.Радио давтамжийн 22.7587.5-22.84275 ГГц-ийн зурваст дан сувгийн үүсгэх бөгөөд мэдээллийн багтаамжаас хамааруулан радио давтамжийн 3.5 МГц, 7 МГц, 14 МГц, 28 МГц-ийн сувгийн өргөнтэйгөөр радио сувгийг үүсгэх хамаарал болон радио давтамжийн суваг үүсгэсэн зураглалыг зураг 3-т үзүүлэв. Үүнд:

Төвийн давтамж fo нь fo = 22757 МГц

Царааны доод хагаст байх сувгуудын төвийн давтамжийг fn (МГц);

Царааны дээд хагаст байх сувгуудын төвийн давтамжийг f’n (МГц).

2.5.1.Дунд багтаамжийн 28 МГц зурвасын өргөнтэй дан радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 13-т үзүүлэв.

царааны доод хагаст: fn = fo – 12.25 + 28n МГц;

Энд:    n = 1, 2, 3.

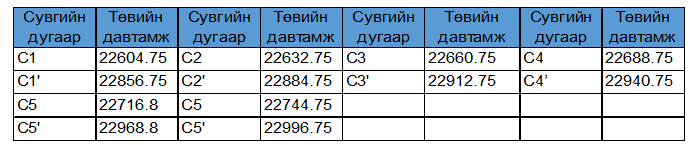

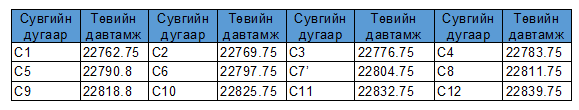

Хүснэгт 13. Радио давтамжийн 22.7587.5-22.84275 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй дан суваг үүсгэх хуваарилалт

2.5.2.Бага багтаамжийн 14 МГц зурвасын өргөнтэй дан радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 14-т үзүүлэв.

царааны доод хагаст: fn = fo – 5.25 + 14n МГц;

Энд:    n = 1, 2, ....6.

Хүснэгт 14. Радио давтамжийн 22.7587.5-22.84275 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй дан суваг үүсгэх хуваарилалт

2.5.3.Бага багтаамжийн 7 МГц зурвасын өргөнтэй дан радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 15-т үзүүлэв.

царааны доод хагаст: fn = fo – 1.75 + 7n МГц;

Энд:    n = 1, 2, ....12.

Хүснэгт 15. Радио давтамжийн 22.7587.5-22.84275 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй дан суваг үүсгэх хуваарилалт

2.5.4.Бага багтаамжийн 3.5 МГц зурвасын өргөнтэй дан радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 16-т үзүүлэв.

царааны доод хагаст: fn = fo + 3.5n МГц;

Энд:    n = 1, 2, ....24.

Хүснэгт 16. Радио давтамжийн 22.7587.5-22.84275 ГГц-ийн зурваст ажиллах радио релейний системийн 3.5 МГц-ийн зурвасын өргөнтэй дан суваг үүсгэх хуваарилалт

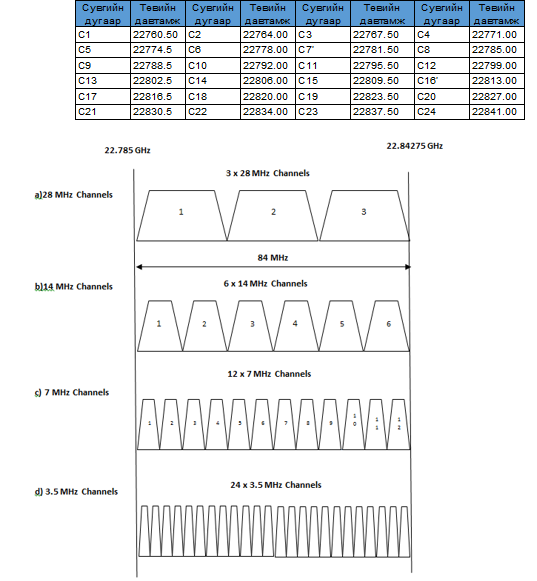

Зураг 3. Радио давтамжийн 22.7587.5-22.84275 ГГц-ийн зурваст ажиллах радио релейний системийн 3.5 МГц, 7 МГц, 14 МГц, 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
