“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 15 дугаар хавсралт

Радио давтамжийн 27.5-29.5 ГГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт

1.Техникийн нөхцөл шаардлага

Энд 27.5-29.5 ГГц-ийн радио давтамжийн зурваст суурин үйлчилгээний шууд харагдах зайн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:

1.1.Радио давтамжийн 27.5-29.5 ГГц зурвасуудыг суурин болон хөдөлгөөнт холбооны радио релейний сүлжээнд ашиглагдана.

1.2.Тоон болон аналог систем харгалзахгүй ашиглагдана.

1.3.Радио релей нь дунд ба бага багтаамжийн хүчин чадалтай байх ба хотын дотор шууд харалтын 5-10 км-ийн зайд зохион байгуулна.

1.4.Радио релейний сувгийн хуваарилалтыг мэдээллийн багтаамжаас хамааруулан 112 МГц, 56 МГц, 28 МГц, 14 МГц, 7 МГц-ийн сувгийн өргөнтэйгөөр хуваарилна.

1.5.Радио релейний систем нь телефон, өгөгдөл, дүрс ба телевизийн дохио дамжуулахад зориулагдана

2.Радио давтамжийн сувгийн хуваарилалт

2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.

Хүснэгт 1. 27.5-29.5 ГГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт

2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R F. 748-4 зөвлөмжийн дэд хэсгийн 2-ыг үндэслэн 27.5-29.5 ГГц-ийн зурваст дунд багтаамжтай шууд/гэдрэг чиглэлийн олон хувилбарын 112 МГц, 56 МГц, 28 МГц, 14 МГц, 7 МГц -ийн өргөнтэйгөөр радио давтамжийн сувгийг үүсгэнэ. Үүнд:

f₀ төвийн давтамж нь 28 500.5 МГц = fr + (1 215 × 3.5) МГц;

f_n нь царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц);

f′_n нь царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц);

2.2.1.Дунд багтаамжтай 112 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: f_n = f₀ – 1 008 + 112 n МГц;

царааны дээд хагаст: f_n′ = f₀ + 112 n МГц

Энд:   n = 1, 2, 3, … 8 ба N≤8

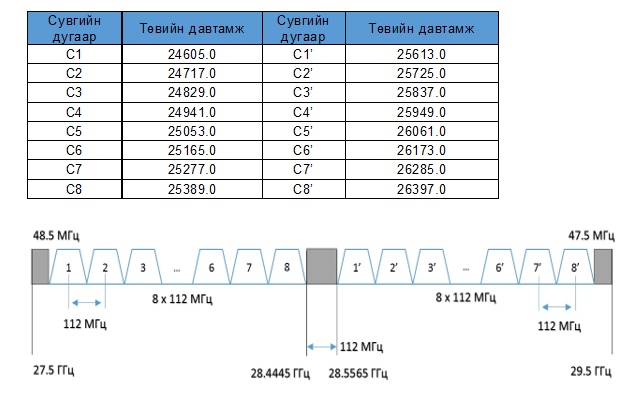

Хүснэгт 2. Радио давтамжийн 24.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт.

Зураг 1. Радио давтамжийн 27.5-29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.3.2.Дунд багтаамжтай 56 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: f_n = f₀ – 980 + 56 n МГц;

царааны дээд хагаст: f_n′ = f₀ + 28 + 56 n МГц

Энд:   n = 1, 2, 3, … 8 ба N≤16

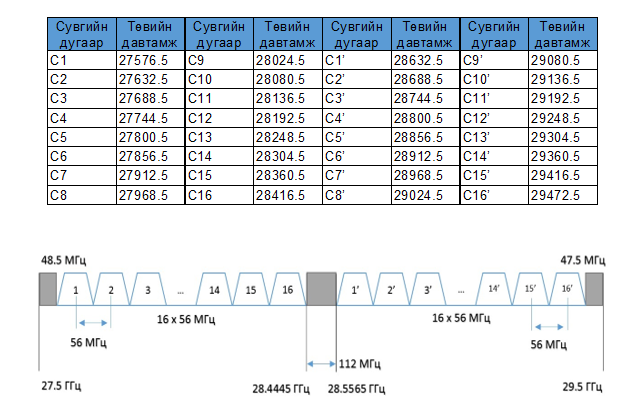

Хүснэгт 3. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт.

Зураг 2. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.3.3.Дунд багтаамжтай 28 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 4-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 3-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: f_n = f₀ – 966 + 28 n МГц;

царааны дээд хагаст: f_n′ = f₀ + 42 + 28 n МГц;

Энд:   n = 1, 2, 3, … 32 ба N≤32

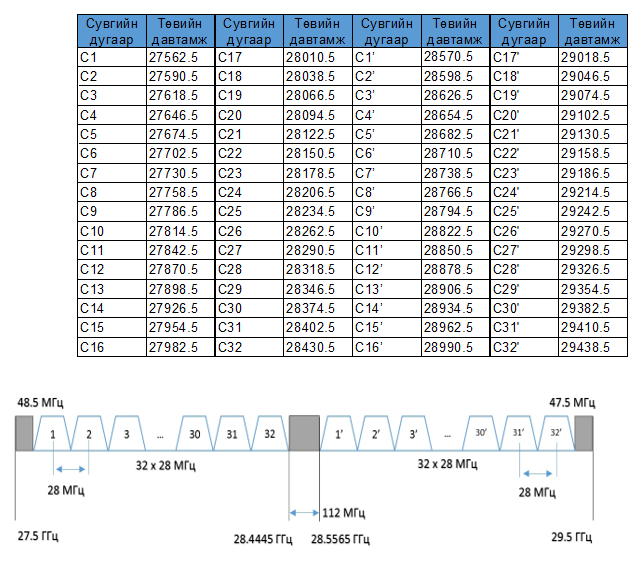

Хүснэгт 4. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

Зураг 3. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.3.4.Дунд багтаамжтай 14 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 5-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 4-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: f_n = f₀ – 959 + 14 n МГц;

царааны дээд хагаст: f_n′ = f₀ + 49 + 14 n МГц;

Энд:   n = 1, 2, 3, … 64 ба N≤64

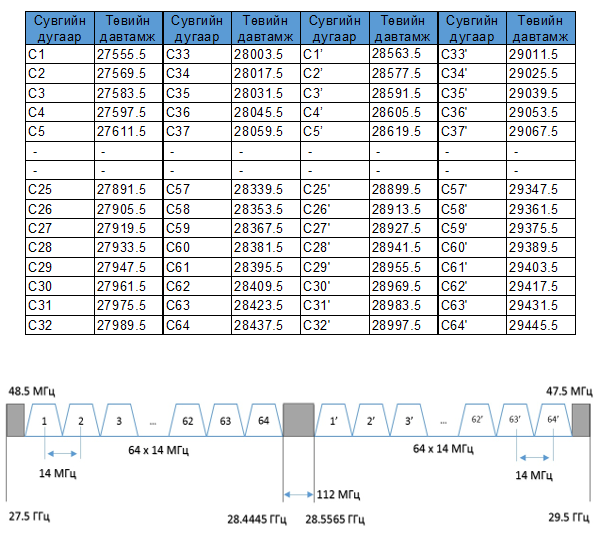

Хүснэгт 5. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

Зураг 4. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.3.5.Дунд багтаамжтай 7 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 6-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 5-т тус тус үзүүлэв. Үүнд:

царааны доод хагаст: f_n = f₀ – 955.5 + 7 n МГц;

царааны дээд хагаст: f_n′ = f₀ + 52.5 + 7 n МГц;

Энд:   n = 1, 2, 3, … 128 ба N≤128

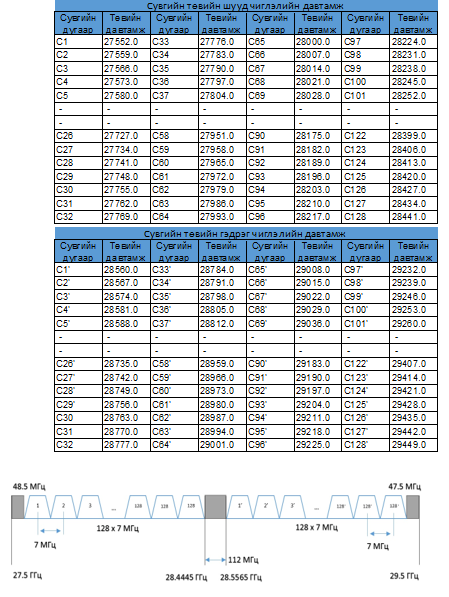

Хүснэгт 6. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэх хуваарилалт

Зураг 5. Радио давтамжийн 27.5- 29.5 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
