“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 16 дугаар хавсралт

Радио давтамжийн 31-33.4 ГГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт

1.Техникийн нөхцөл шаардлага

Энд радио давтамжийн 31-33.4 ГГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн их болон дунд багтаамжийн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:

1.1.Радио давтамжийн 31-31.3 ГГц, 31.8-33.4 ГГц зурвасыг релейний системийн суурин болон хөдөлгөөнт холбооны радио релейний сүлжээнд ашиглагдана.

1.2.Радио релейний сувгийн хуваарилалтыг мэдээллийн багтаамжаас хамааруулан 7, 14, 28, 56, 112 МГц-ийн сувгийн өргөнтэйгөөр хуваарилна.

1.3.Энэхүү давтамжийн зурвасыг хос сувгийн хуваарилалтайгаас гадна блок болон дэд блок хэсгүүдэд хувааж ашиглах боломжтой.

1.4.Энэ зурваст сансрын судалгааны үйлчилгээ, радио навигацийн систем, хиймэл дагуул хоорондын холбоо бүгд ашиглагдаж болохыг харгалзаж үзэн зурвасыг ашиглана.

2.Радио давтамжийн сувгийн хуваарилалт

2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.

Хүснэгт 1. 31-33.4 ГГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт

2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R R-REC F.1520-3 зөвлөмжийг үндэслэн олон чиглэлд дунд багтаамжтай шууд/гэдрэг чиглэлийн 7, 14, 28, 56, 112 МГц-ийн сувгийн өргөнтэй радио давтамжийн сувгийг үүсгэнэ.

2.2.1.   ITU-R F.746 зөвлөмжийн дагуу тавигдсан хамгаалах зурвасуудын харьцааг хүснэгт 2-т үзүүлсэн болно.

Хүснэгт 2. 31-33.4 ГГц-ийн зурваст ITU-R F.746 зөвлөмжийн дагуу тавигдсан хамгаалах зурвасуудын харьцаа

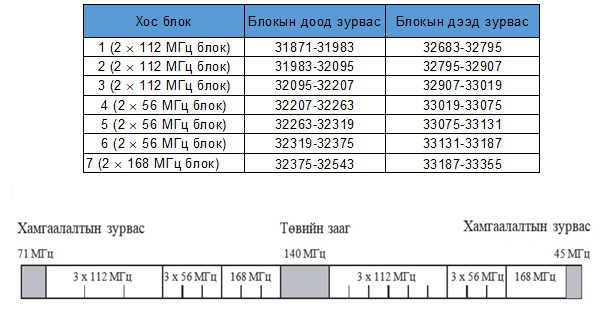

2.2.2.Их багтаамжтай 112 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т хэсэгт тус тус үзүүлэв. Үүнд:

царааны доод хагаст: fn = fr -784+ 112n МГц;

царааны дээд хагаст: f'n = fr + 28 -+112n МГц;

Энд:    n = 1, 2, 3, 4…N ба N≤6

fr = 32.599 ГГц

fr харьцуулах давтамж (МГц)

fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц)

f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц)

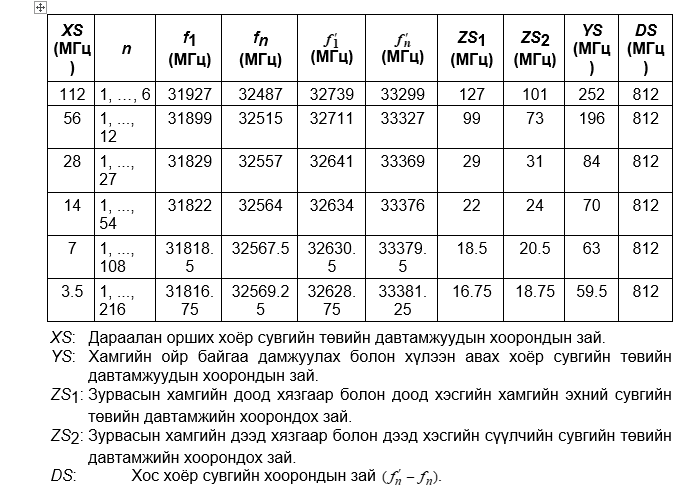

Хүснэгт 3. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

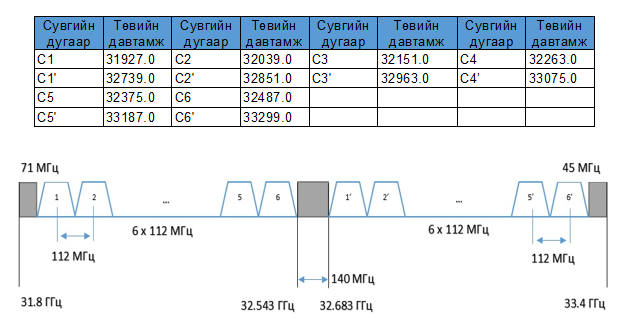

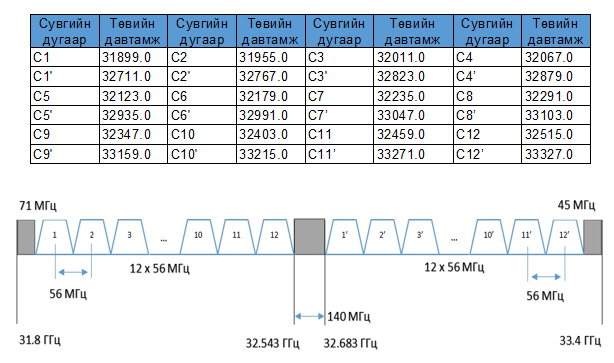

Зураг 1. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.3.Их багтаамжтай 56 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 4-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т хэсэгт тус тус үзүүлэв. Үүнд:

царааны доод хагаст: fn = fr -756+ 56n МГц;

царааны дээд хагаст: f'n = fr + 56 +56n МГц;

Энд:    n = 1, 2, 3, 4…N ба N≤12

Хүснэгт 4. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

Зураг 2. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.4.Их багтаамжтай 28 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 5-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 3-т хэсэгт тус тус үзүүлэв. Үүнд:

царааны доод хагаст: fn = fr -798+ 28n МГц;

царааны дээд хагаст: f'n = fr + 14+ 28n МГц;

Энд:    n = 1, 2, 3, 4…N ба N≤27

Хүснэгт 5. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

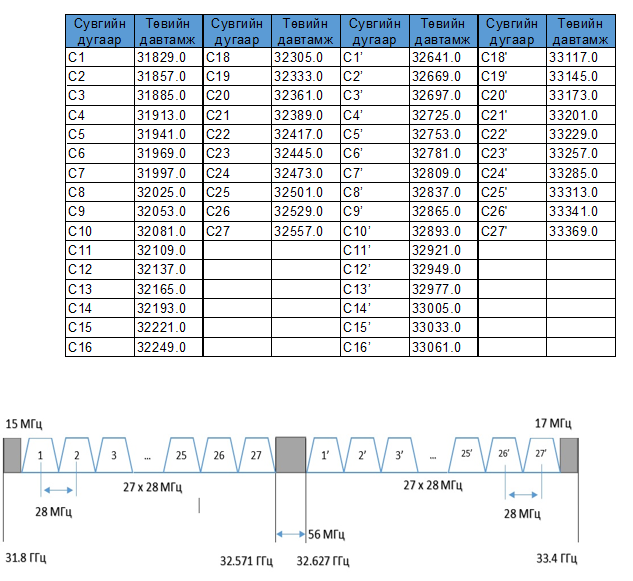

Зураг 3. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.5.Дунд багтаамжтай 14 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 6-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 4-т хэсэгт тус тус үзүүлэв. Үүнд:

царааны доод хагаст: fn = fr -791+ 14n МГц;

царааны дээд хагаст: f'n = fr + 21+ 14n МГц;

Энд:    n = 1, 2, 3, 4…N ба N≤54

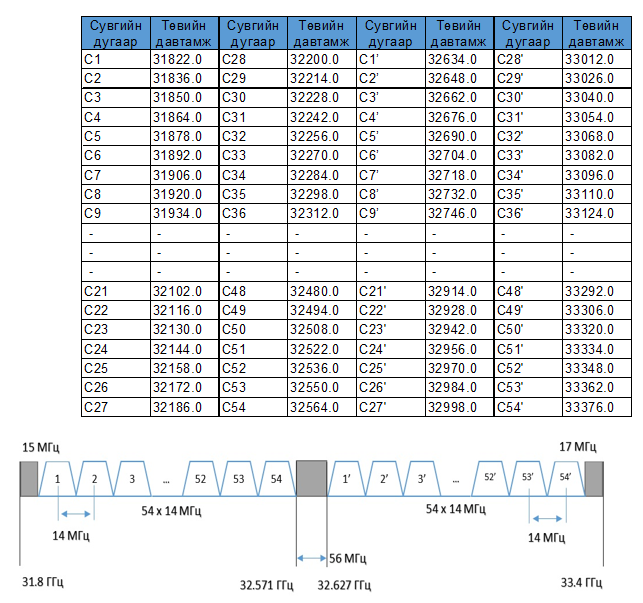

Хүснэгт 6. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт

Зураг 4. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.6.Дунд багтаамжтай 7 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 7-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 5-т хэсэгт тус тус үзүүлэв.

царааны доод хагаст: fn = fr -787.5+ 7n МГц;

царааны дээд хагаст: f'n = fr + 24.5+ 7n МГц;

Энд:    n = 1, 2, 3, 4…108 ба N≤108

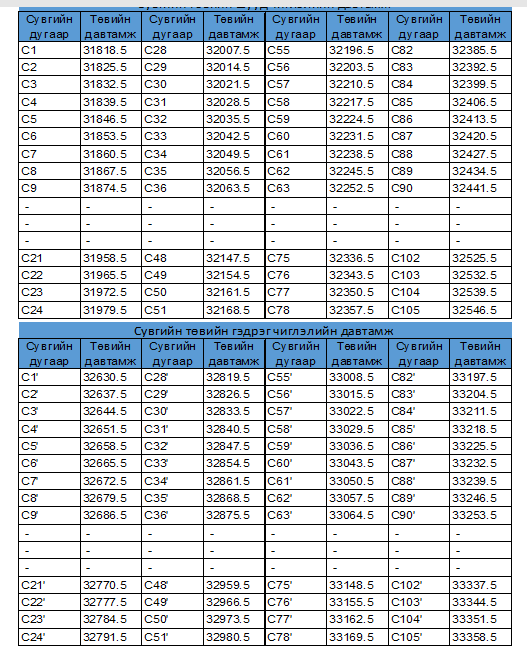

Хүснэгт 7. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт

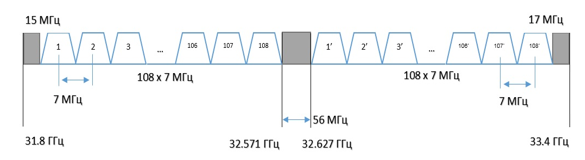

Зураг 5. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.3.Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст тухайн үйлчилгээний зориулалт, хэрэглээнд тохируулан 56 МГц-ийн өргөнтэй шаталсан блокуудад хувааж ашиглах боломжтой бөгөөд FDD (frequency division duplex) технологид зориулан 56+56 МГЦ буюу 12 тэнцүү хэмжээний блок болгон хувааж хүснэгт 8-д, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 6-т хэсэгт тус тус үзүүлэв.

Хүснэгт 8. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй бөгөөд FDD радио суваг үүсгэх хуваарилалт

Зураг 6. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй FDD суваг үүсгэсэн зураглал

2.4.Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст тухайн үйлчилгээний зориулалт, хэрэглээнд тохируулан 56 МГц-ийн өргөнтэй шаталсан блокуудыг дэд блок болгон дахин хувааж ашиглах боломжтой бөгөөд FDD (frequency division duplex) технологид зориулан хуваарилалтыг хүснэгт 9-д, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 7-т хэсэгт тус тус үзүүлэв.

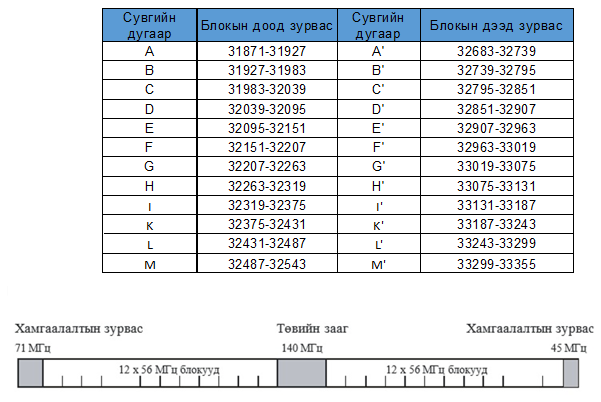

Хүснэгт 9. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй FDD радио суваг үүсгэх хуваарилалт

Зураг 7. Радио давтамжийн 31.8-33.4 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй FDD шаталсан суваг үүсгэсэн зураглал

2.5.Радио давтамжийн 31-31.3 ГГц-ийн зурваст сувгийн хуваарилалтыг ITU-R R-REC F.746-10 болон ECC/REC/0202 зөвлөмжүүдийг үндэслэн олон чиглэлд дунд багтаамжтай шууд/гэдрэг чиглэлийн олон хувилбарын радио сувгуудыг TDD (time division duplex) технологид зориулсан хуваарилалтыг үүсгэх ба сувгийн зохион байгуулалтыг 28 МГц, 14 МГц, 7 МГц -ийн өргөнтэйгөөр хуваарилалт хийнэ.

2.5.1   ITU-R F.746 зөвлөмжийн дагуу тавигдсан хамгаалах зурвасуудын харьцааг хүснэгт 2-т үзүүлсэн болно.

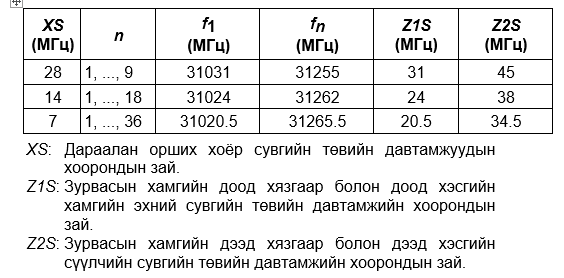

Хүснэгт 10. 31-31.3 ГГц-ийн зурваст ITU-R F.746 зөвлөмжийн дагуу тавигдсан хамгаалах зурвасуудын харьцаа

Суваг үүсгэсэн хамаарал: fn = fr +3 + 28n МГц;

Энд:    n = 1, 2, 3, 4…9 ба n≤9

                        Fr- харьцуулах давтамж нь 31.000 ГГц;

fn- радио сувгийн төвийн давтамж (МГц);

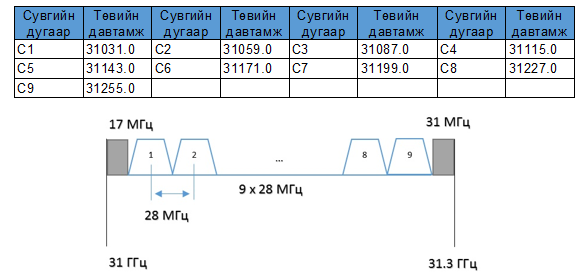

Хүснэгт 11. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй TDD радио суваг үүсгэх хуваарилалт

Зураг 8. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй TDD суваг үүсгэсэн зураглал

2.5.3.Дунд багтаамжтай 14 МГц зурвасын өргөнтэй үүсгэсэн радио сувгийг хүснэгт 12-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 9-д тус тус үзүүлэв.

Суваг үүсгэсэн хамаарал: fn = fr +10 + 14n МГц;

Энд:    n = 1, 2, 3, 4…18 ба n≤18

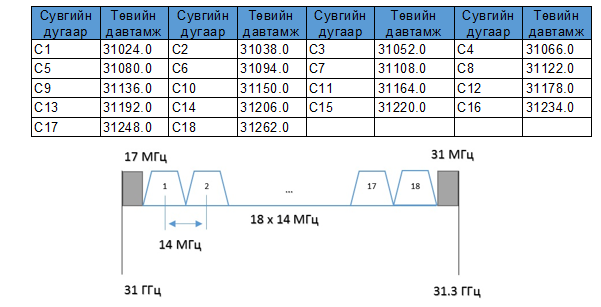

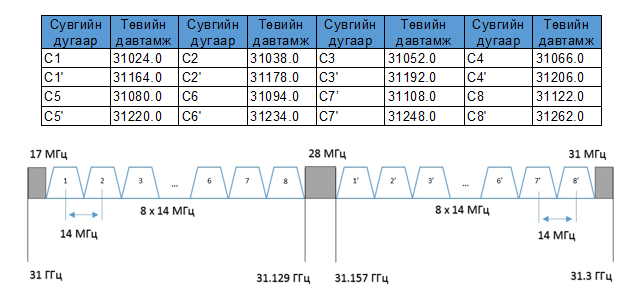

Хүснэгт 12. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй TDD радио суваг үүсгэх хуваарилалт

Зураг 9. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй TDD суваг үүсгэсэн зураглал

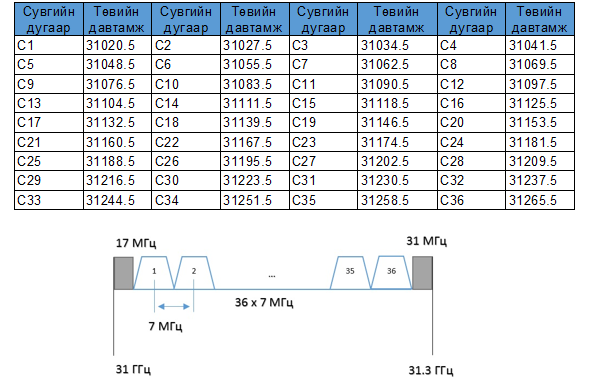

2.5.4.Дунд багтаамжтай 7 МГц зурвасын өргөнтэй үүсгэсэн радио сувгийг хүснэгт 13-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 10-т тус тус үзүүлэв.

Суваг үүсгэсэн хамаарал: fn = fr +13.5 + 7n МГц;

Энд:    n = 1, 2, 3, 4…36 ба n≤36

Хүснэгт 12. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй TDD радио суваг үүсгэх хуваарилалт

Зураг 10. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй TDD суваг үүсгэсэн зураглал

2.6.Радио давтамжийн 31-31.3 ГГц-ийн зурваст сувгийн хуваарилалтыг ITU-R R-REC F.746-10 болон ECC/REC/0202 зөвлөмжүүдийг үндэслэн олон чиглэлд дунд багтаамжтай шууд/гэдрэг чиглэлийн олон хувилбарын радио сувгуудыг сувгуудыг FDD (frequency division duplex) технологид зориулсан хуваарилалтыг үүсгэх ба сувгийн зохион байгуулалтыг 28 МГц, 14 МГц, 7 МГц -ийн өргөнтэйгөөр хуваарилалт хийнэ.

2.6.1   ITU-R F.746 зөвлөмжийн дагуу тавигдсан хамгаалах зурвасуудын харьцааг хүснэгт 13-т үзүүлсэн болно.

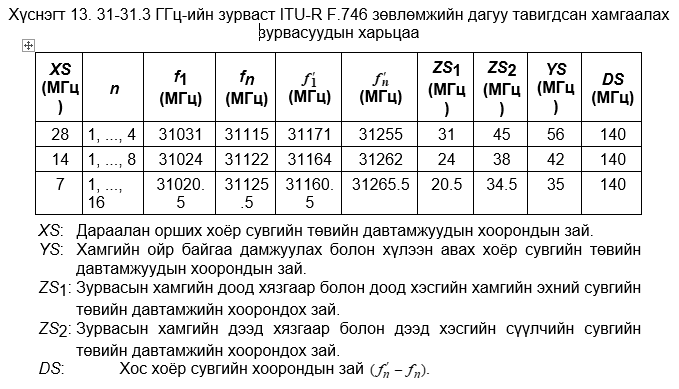

Хүснэгт 13. 31-31.3 ГГц-ийн зурваст ITU-R F.746 зөвлөмжийн дагуу тавигдсан хамгаалах зурвасуудын харьцаа

2.6.2.Дунд багтаамжтай 28 МГц зурвасын өргөнтэй үүсгэсэн радио сувгийг хүснэгт 14-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 11-д тус тус үзүүлэв.

Суваг үүсгэсэн хамаарал:

царааны доод хагаст fn = fr - 147 + 28n МГц;

царааны дээд хагаст fn = fr - 7 + 28n МГц;

Энд:    n = 1, 2, 3, 4…4 ба n≤4

                        fr- харьцуулах давтамж нь 31.150 ГГц;

fn- радио сувгийн төвийн давтамж (МГц);

f_n -царааны доод хагаст нэг радио сувгийн төвийн давтамж (МГц);

f_n’ - царааны дээд хагаст нэг радио сувгийн төвийн давтамж (МГц);

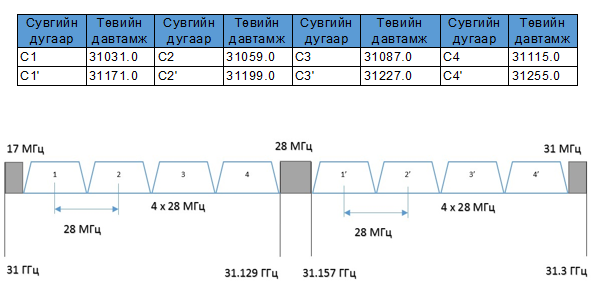

Хүснэгт 14. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй FDD радио суваг үүсгэх хуваарилалт

Зураг 11. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй FDD суваг үүсгэсэн зураглал

7.2 хувилбар Б: зөөгч давтамжийн 14 МГц-ийн өргөнтэй радио суваг нь дараах хамааралтайгаар үүсгэгдэнэ.

царааны доод хагаст: f_n = f_r – 140 + 14 n МГц

царааны дээд хагаст: f_n′ = f_r + 14 n МГц

Энд n = 1, 2, 3, … 8 Ба N≤8

Зураг 12. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй FDD суваг үүсгэсэн зураглал

7.3.хувилбар B: зөөгч давтамжийн 7 МГц-ийн өргөнтэй радио суваг нь дараах хамааралтайгаар үүсгэгдэнэ.

царааны доод хагаст: f_n = f_r – 136.5 + 7 n МГц

царааны дээд хагаст: f_n′ = f_r + 3.5 + 7 n МГц

Энд n = 1, 2, 3, … 16 Ба N≤16

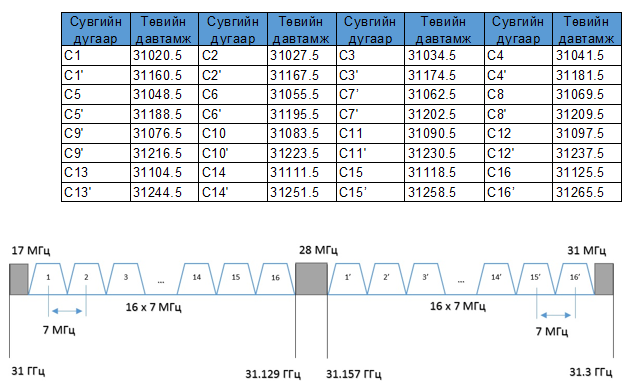

Зураг 13. Радио давтамжийн 31.0-31.3 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй FDD суваг үүсгэсэн зураглал
