“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 17 дугаар хавсралт

Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт

1.Техникийн нөхцөл шаардлага

Энд радио давтамжийн 36.0-37.0 ГГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн дунд болон их багтаамжийн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:

1.1.Радио давтамжийн 36.0-37.0 ГГц-ийг зурваст ажиллах радио релейг хотын дотор шууд харалтын 5-10 км-ийн зайд зохион байгуулна.

1.2.Радио релейний сувгийн хуваарилалтыг мэдээллийн багтаамжаас хамааруулан 112, 56, 28, 14, 7, 3.5 МГц -ийн сувгийн өргөнтэйгөөр хуваарилна.

1.3.Радио релейний систем нь телефон, өгөгдөл, дүрс ба тоон телевизийн дохио дамжуулахад зориулагдана.

2.Радио давтамжийн сувгийн хуваарилалт

2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.

Хүснэгт 1. 36.0-37.0 ГГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт

2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R R-REC F.749-3 зөвлөмжийн дэд хэсэг нэмэлт 2-ийн үндэслэн олон чиглэлд дунд багтаамжтай шууд/гэдрэг чиглэлийн олон хувилбарын 3.5, 7, 14, 28, 56, 112 МГц-ийн сувгийн өргөнтэй радио давтамжийн сувгийг үүсгэнэ.

2.2.1.Дунд багтаамжтай 112 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т хэсэгт тус тус үзүүлэв.

төвийн давтамж: 36498 МГц = fr + 1 + (142 x 3.5) МГц;

fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц)

f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц)

царааны доод хагаст: fn = f₀ – 532 + 112 n МГц

царааны дээд хагаст: f′n = f₀ - 70 + 112 n МГц

Энд:

n = 1, 2, 3, 4.

Хүснэгт 2. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

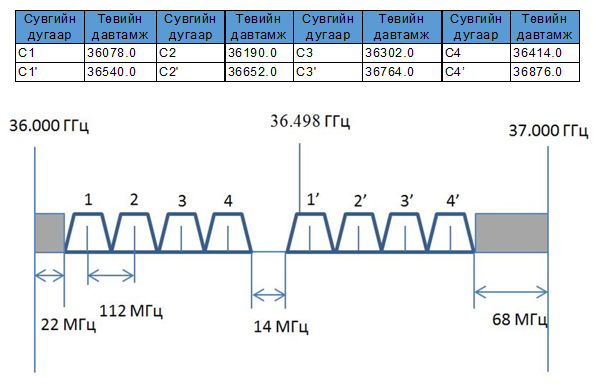

Зураг 1. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.2.Дунд багтаамжтай 56 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т хэсэгт тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 476 + 56n МГц

царааны дээд хагаст: f′n = f₀ - 14 + 56n МГц

Энд:

n = 1, 2, 3, . . . 8

Хүснэгт 3. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

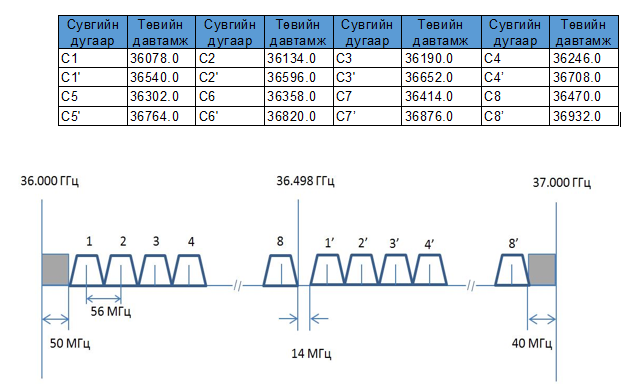

Зураг 2. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.3.Дунд багтаамжтай 28 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 4-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 3-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 448 + 28n МГц

царааны дээд хагаст: f′n = f₀ + 14 + 28n МГц

Энд:

n = 1, 2, 3, . . . 15

Хүснэгт 4. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

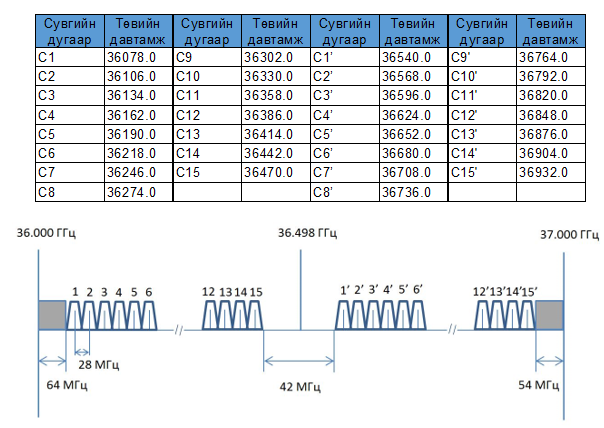

Зураг 3. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.4.Бага багтаамжтай 14 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 5-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 4-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 434 + 14n МГц

царааны дээд хагаст: f′n = f₀ + 28 + 14n МГц

Энд:

n = 1, 2, 3, . . . 29

Хүснэгт 5. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

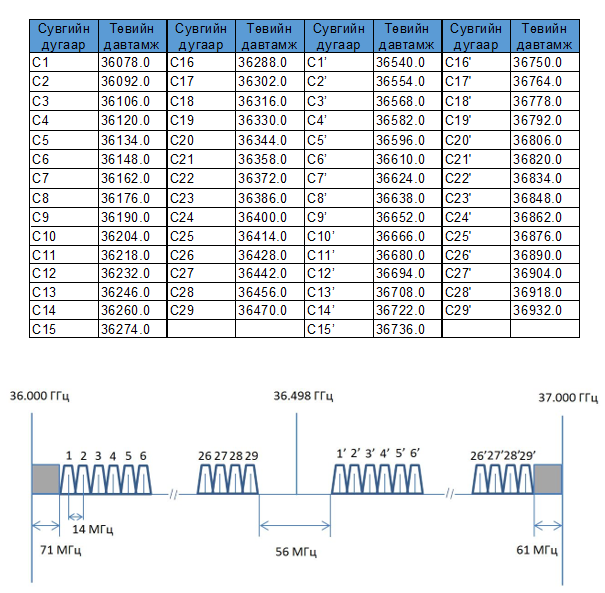

Зураг 4. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.5.Бага багтаамжтай 7 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 6-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 5-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 427 + 7n МГц

царааны дээд хагаст: f′n = f₀ + 35 + 7n МГц

Энд:

n = 1, 2, 3, . . . 57

Хүснэгт 6. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

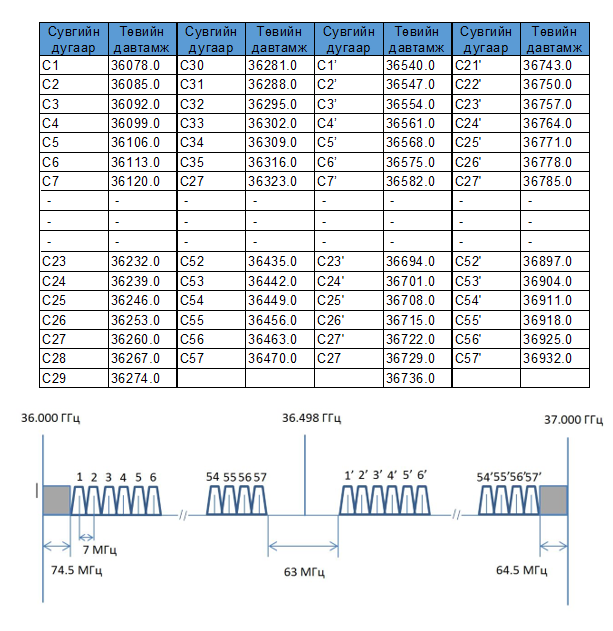

Зураг 5. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.6.Бага багтаамжтай 3.5 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 7-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 6-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 423.5 + 3.5n МГц

царааны дээд хагаст: f′n = f₀ + 38.5 + 3.5n МГц

Энд:

n = 1, 2, 3, . . . 113

Хүснэгт 7. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 3.5 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

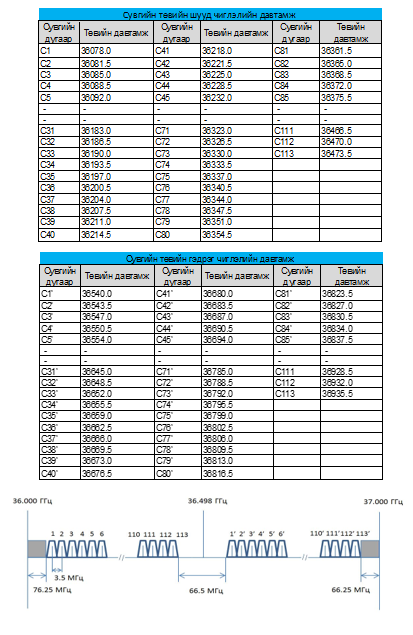

Зураг 6. Радио давтамжийн 36.0-37.0 ГГц-ийн зурваст ажиллах радио релейний системийн 3.5 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
