“Радио релейнд ашиглах радио давтамжийн зурвасын хуваарилалт, техникийн нөхцөл, шаардлага”-ын 19 дүгээр хавсралт

Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах шууд харагдах радио релейний системийн сувгийн хуваарилалт

1.Техникийн нөхцөл шаардлага

Энд радио давтамжийн 39.5-40.5 ГГц-ийн зурваст суурин үйлчилгээний шууд харагдах зайн дунд болон их багтаамжийн радио релейний системийн сувгийн ашиглалтын шаардлага болон хуваарилалт тусгагдсан. Үүнд:

1.1.Радио давтамжийн 39.0-40.5 ГГц-ийг зурваст ажиллах радио релейг хотын дотор шууд харалтын 5-10 км-ийн зайд зохион байгуулна.

1.2.Радио релейний сувгийн хуваарилалтыг мэдээллийн багтаамжаас хамааруулан 112, 56, 28, 14, 7 МГц -ийн сувгийн өргөнтэйгөөр хуваарилна.

1.3.Радио релейний систем нь телефон, өгөгдөл, дүрс ба тоон телевизийн дохио дамжуулахад зориулагдана.

1.4.Энэхүү радио давтамжийн зурвасыг “Өргөн зурвасын утасгүй холболт” буюу “broadband wireless access” (BWA) системд ашиглаж болно.

2.Радио давтамжийн сувгийн хуваарилалт

2.1.Үндэсний радио давтамжийн зурвасын хуваарилалт, ашиглалтыг хүснэгт 1-д үзүүлэв.

Хүснэгт 1. 39.5-40.5 ГГц-ийн Үндэсний давтамжийн зурвасын хуваарилалт, ашиглалт

2.2.Радио давтамжийн сувгийн хуваарилалтыг ITU-R R-REC F.749-3 зөвлөмжийн дэд хэсгийн нэмэлт 2-ын үндэслэн дунд багтаамжтай шууд/гэдрэг чиглэлийн олон хувилбарын 7, 14, 28, 56, 112 МГц-ийн сувгийн өргөнтэй радио давтамжийн сувгийг үүсгэнэ. Үүнд:

2.2.1.Дунд багтаамжтай 112 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 2-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 1-т хэсэгт тус тус үзүүлэв.

төвийн давтамж: 39998 МГц = fr + 1 + (1142 x 3.5) МГц;

fn царааны доод хагасад нэг радио сувгийн төвийн давтамж (МГц)

f'n царааны дээд хагасад нэг радио сувгийн төвийн давтамж (МГц)

царааны доод хагаст: fn = f₀ – 532 + 112 n МГц

царааны дээд хагаст: f′n = f₀ – 70 + 112 n МГц

Энд:

n = 1, 2, 3, 4.

Хүснэгт 2. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

Зураг 1. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 112 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.2.Дунд багтаамжтай 56 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 3-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 2-т хэсэгт тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 476 + 56n МГц

царааны дээд хагаст: f′n = f₀ – 14 + 56n МГц

Энд:

n = 1, 2, 3,.....8.

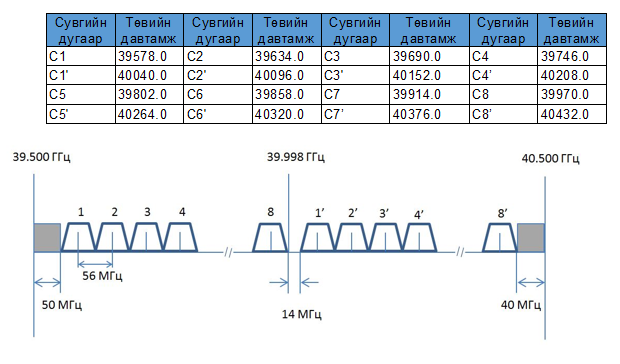

Хүснэгт 3. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

Зураг 2. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 56 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.3.Дунд багтаамжтай 28 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 4-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 3-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 448 + 28n МГц

царааны дээд хагаст: f′n = f₀ + 14 + 28n МГц

Энд:

n = 1, 2, 3, . . . 15

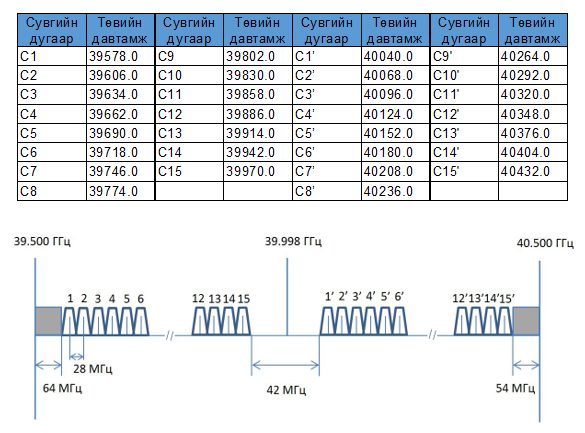

Хүснэгт 4. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

Зураг 3. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 28 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.4.Бага багтаамжтай 14 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 5-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 4-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 434 + 14n МГц

царааны дээд хагаст: f′n = f₀ + 28 + 14n МГц

Энд:

n = 1, 2, 3, . . . 29

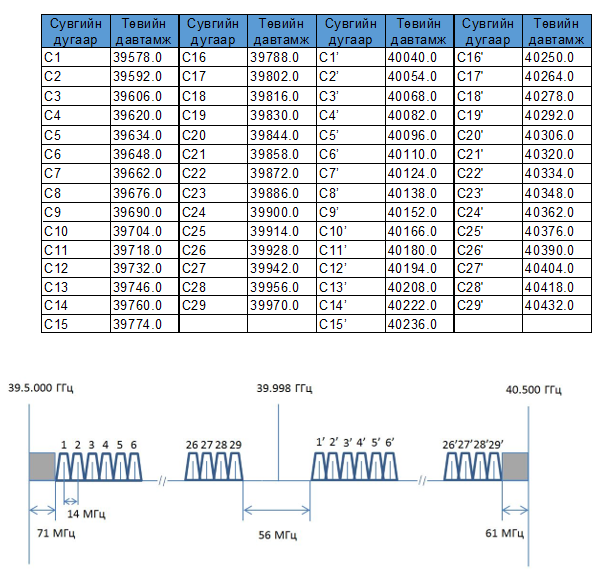

Хүснэгт 5. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

Зураг 4. Радио давтамжийн 39.0-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 14 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал

2.2.5.Бага багтаамжтай 7 МГц зурвасын өргөнтэй радио сувгийг үүсгэх хамаарал болон үүсгэсэн сувгийг хүснэгт 6-т, радио давтамжийн суваг үүсгэсэн зураглалыг зураг 5-т тус тус үзүүлэв.

царааны доод хагаст: fn = f₀ – 427 + 7n МГц

царааны дээд хагаст: f′n = f₀ + 35 + 7n МГц

Энд:

n = 1, 2, 3, . . . 57

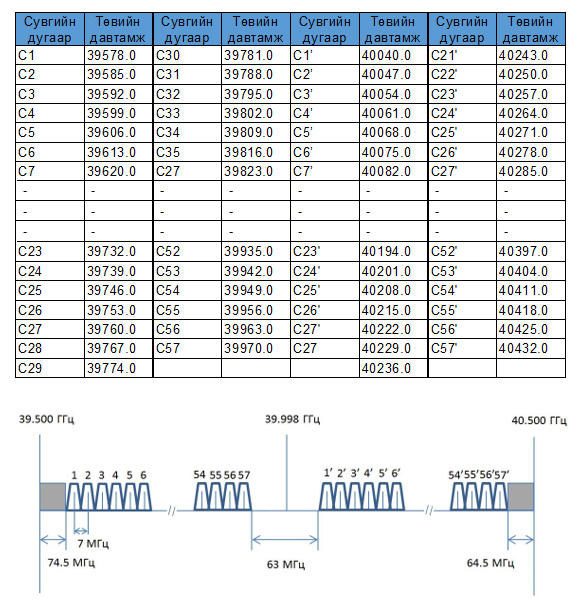

Хүснэгт 6. Радио давтамжийн 39.5-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй радио суваг үүсгэх хуваарилалт.

Зураг 5. Радио давтамжийн 39.0-40.5 ГГц-ийн зурваст ажиллах радио релейний системийн 7 МГц-ийн зурвасын өргөнтэй суваг үүсгэсэн зураглал
