5.УГСРАЛТЫН АЖЛЫН ҮНДСЭН ЗААВАР

5.1.Ерөнхий заавар

5.1.1.Дулаан дамжуулах шугам хоолойг хэвлэмэл /пенополиуретан/ дулаан тусгаарлагч материалаар дулаалах үндсэн ажил эхлэхээс өмнө дараах ажлуудыг бүрэн гүйцэтгэсэн байвал зохино:

5.1.1.1.Гүйцэтгэгч нь ажлын чанар, аюулгүй ажиллагааны гүйцэтгэлийг хариуцсан хүнийг томилох, тэдгээрийн хэрэгжилтийг хянах.

5.1.1.2.Бригадын гишүүд Хөдөлмөрийн аюулгүй байдал, эрүүл ахуйн чиглэлээр сургалтанд хамрагдан сертификат авсан, тухайн ажлыг гүйцэтгэх мэргэжлийн зэрэгтэй байна.

5.1.1.3.Бригадын гишүүдэд ажлын байрыг танилцуулж, аюулгүй ажиллагааны зааварчилгаа өгөх. Зааварчилгааг ажил гүйцэтгэгч болон ажлын хариуцлагатай удирдагч нар гүйцэтгэнэ.

5.1.1.4.Шаардлагатай машин механизм, багаж тоног төхөөрөмжийг ажил гүйцэтгэх талбайд байрлуулах.

5.1.1.5.Ажилчдыг багаж хэрэгсэл, хувийн хамгаалах хэрэгслээр хангах

5.1.1.6.Ажлын талбайг гал түймрийн багаж, дохиоллын хэрэгслээр хангах

5.2.Буулгах ажил

5.2.1.Дулаан дамжуулах хуучин шугам хоолойн дулаалгын гэмтсэн хэсгийг салгаж, буулгах ажлыг дараах дарааллаар гүйцэтгэнэ.

5.2.1.1.Ил угсарсан хуучин шугамын дулаалгыг задлахад шат болон тусгай зориулалтын машин /автовышка/ ашиглана.

5.2.1.2.Дулаан дамжуулах хуучин шугам хоолойн шавардлага, шилэн даавуу, хамгаалалтын төмөр тор болон хуудас төмрийг зориулалтын багаж ашиглан шугам хоолойг гэмтээлгүйгээр зүсэж, задалж буулгана.

5.2.1.3.Дулаан дамжуулах хуучин шугам хоолойн дулаалгыг бүрэн задалж буулгасны дараа ажлын талбайг цэвэрлэн, хуучин дулаалгын материалын хогийг машинд ачиж зайлуулан, ажлын талбайг ажил гүйцэтгэхэд саадгүй болгоно.

5.3.Угсралтын бэлтгэл ажил

5.3.1.Шугам хоолойн хэвлэмэл /пенополиуретан/ дулаалга, шилэн даавуу, туузан бүслүүр, төмөр хавчаар, зэвэрдэггүй нимгэн хуудас төмөр болон бусад материалыг ажлын талбайд буулгаж бэлтгэсэн байх.

5.3.2.Туузан бүслүүрийг шугам хоолойн диаметрт тохируулан хэмжиж, хайчлан бэлтгэх.

5.3.3.Шилэн даавууны гадна талын бүрээсийг задалж дулаалгыг орооход бэлэн болгох.

5.3.4.Зэвэрдэггүй нимгэн хуудас төмрийг дамжуулах шугам хоолойн диаметрт тохируулан хэмжиж, тайрч бэлтгэх.

5.3.5.Ажилд шаардагдах багаж хэрэгслийг ажлын талбайд хэрэглэх дарааллын дагуу байрлуулах.

5.3.6.Ажлын талбайд түр зуур орох, гарах гарц, зам байгуулах.

5.3.7.Ажилчдын амрах, бараа материал, угсралтын ажилд ашиглагдах багаж хэрэгсэл, эд хөрөнгө, ахуйн хэрэгцээний болон ажлын хувцас хадгалах зэрэгт ашиглах түр байр бэлтгэх.

5.3.8.Зайлшгүй шаардлагатай тоног төхөөрөмж, эд хогшил, бараа материалыг хадгалах байр бэлтгэх.

5.4.Угсрах ажил

5.4.1.Дулаан дамжуулах шугам хоолойд зэврэлтийн хамгаалт хийх ажлын технологийн картын дагуу зэврэлтээс хамгаалах түрхлэг бүхий дулаан дамжуулах шугам хоолойг дулаалах ажлыг дараах дарааллаар гүйцэтгэнэ.

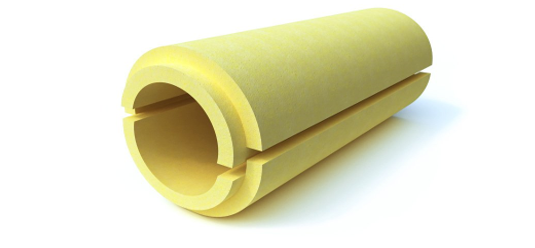

Зураг 1. Хэвлэмэл /пенополиуретан/дулаалгын материал

5.4.1.1.Хэвлэмэл /пенополиуретан/ дулаалгын материалыг шугам хоолойн трассын дагуу тарааж байрлуулах.

5.4.1.2.Хэвлэмэл /пенополиуретан/ дулаалгын материалыг шугам хоолойд угсрахдаа хоолойн доод болон дээд талаас залгаж нийлүүлэх ба шугам хоолойн гадаргууд жигд, нягт суулгаж, хоосон хөндий зай үүсгэлгүй байрлуулна.

5.4.1.3.Шугам хоолойн гадаргууд жигд, нягт суулгаж угсарсан хэвлэмэл /пенополиуретан/ дулаалгыг 1.2-2.0 см өргөнтэй туузан бүслүүрээр ороож бэхэлнэ.

5.4.1.4.Туузан бүслүүрийн хоорондын зайг зураг төсөл болон норм, стандартын дагуу хийж гүйцэтгэнэ. Нэг сегментэд хоёроос багагүй туузан бүслүүр хийж өгнө.

5.4.1.5.Туузан бүслүүрийн 2 үзүүрийг төмөр хавчаарт шургуулж зориулалтын багажаар чангалж, төмөр хавчаарыг бэхэлнэ.

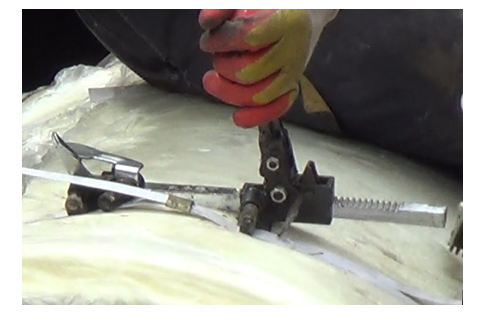

Зураг 2. Туузан бүслүүр чангалагч багаж

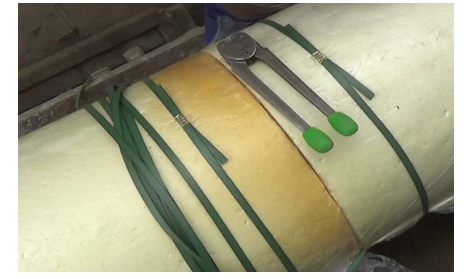

Зураг 3. Туузан бүслүүр болон төмөр хавчаарыг бэхлэх багаж

5.4.1.6.Үүний дараа шилэн даавуугаар жигд ороож төгсгөлийн хэсгүүдийг туузан бүслүүрээр чангалж бэхэлнэ.

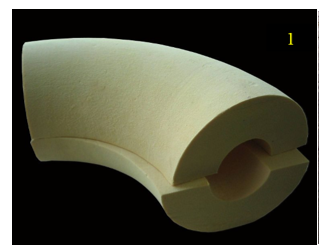

5.4.1.7.Шугам хоолойн уулзвар, булангийн гагнаасны хэсгийн дулаан тусгаарлалтын ажлыг шугам хоолойн бат бэх, бин битүү байдлын туршилт шалгалтыг хийсний дараа хэвлэмэл /пенополиуретан/ дулаалгын хэмжээг газар дээр нь зүсэж бэлтгэн технологийн дагуу хийж гүйцэтгэнэ. Дулаалгын буланг зураг 4; 5-д тус тус үзүүлэв.

                        Зураг 4                Зураг 5

5.4.2.Шугам хоолойг хэвлэмэл /пенополиуретан/ дулаалгаар дулаалж бэхэлсний дараа үзлэг шалгалт хийж, хяналт, шалгалтын гэрчилгээнд гарын үсэг зурсны дараа дулаалгыг механик гэмтлээс сэргийлэн цайрдсан нимгэн хуудас төмрөөр бүрж өгнө. Бүрэх ажлыг дараах дарааллаар гүйцэтгэнэ.

5.4.2.1.Зураг төслийн дагуу цайрдсан нимгэн хуудас төмрийг хайчилж бэлтгэн шугам хоолойн гадаргууд байрлуулна.

5.4.2.2.Цайрдсан нимгэн хуудас төмрийг дулаалгын материалын гадаргууд нягт, зай завсаргүйгээр чангалан ороож уулзвар, ирмэгүүдийг зөрүүлж 10-20см зайтай өрөмдөж нүхэлсний дараа тавлагч хадаасаар тавлаж бэхэлнэ.

Зураг 6. Тавлагч багаж

5.4.2.3.Уулзвар,ирмэгүүдийн завсрыг ус,чийг орохоос хамгаалж наах буюу чийг нэвтрүүлдэггүй силиконоор чигжиж өгнө.

5.4.2.4.Багаж хэрэгслийг хурааж, ажлын байрыг цэвэрлэнэ.

6.УГСРАЛТЫН ҮЕИЙН ТЕХНИК, АЮУЛГҮЙ АЖИЛЛАГААНЫ ШААРДЛАГА

6.1.Бригадын бүх гишүүдийг туршигдаж баталгаажсан хамгаалах хувцас, хэрэгслээр бүрэн хангаж ажиллуулах.

6.2.Дулааны шугам хоолой нь гудамжны зорчих хэсгийг нэвтрэн өнгөрөх үед кабель шугамуудыг хамгаалах ба ажил гүйцэтгэхдээ замын хөдөлгөөнийг зохицуулсан төсөл, ажил гүйцэтгэх нарядтай байх.

6.3.Цахилгаан гүйдэлтэй утасны ойр ажиллах үед түүний тэжээлийг салгах, боломжгүй нөхцөлд хаалт, хашлагыг байрлуулна.

6.4.Анхааруулах, хориглох тэмдэг, тэмдэглэгээ байрлуулах.

6.5.Онц аюултай орчин, талбайд ажил гүйцэтгэх үед зохих хаалт хашлага, хамгаалалтыг заавал хийх.

6.6.Дулаан дамжуулах шугам хоолойн дулаалгыг хуулах ажилчид тоосжилт, тоосонцороос хамгаалах хушуувч ашиглах.

6.7.Өндөрт ажиллахдаа заавал туршигдсан шат тавцан ашиглах.

7.АЖИЛ ХҮЛЭЭН АВАХ, ЧАНАРЫН ШААРДЛАГА БА

7.1.Дулааны шугам хоолойг дулаалах ажлын явцад тавих чанарын шаардлага нь түүнд гологдол үүсэхээс урьдчилан сэргийлэхэд оршино.

7.2.Ажил эхлэхийн өмнөх хяналт

7.2.1.Пенополиуретан дулаалгын нягт 40 кг/м³-ээс багагүй байна.

7.2.2.Баримт бичгийн бүрдүүлэлт, түүнд тусгагдсан техникийн мэдээлэл нь засварын ажил гүйцэтгэхэд хангалттай эсэхийг тогтооно.

7.2.3.Засварын ажилд нийлүүлэгдэж байгаа хэвлэмэл /пенополиуретан/ дулаалгад гадна үзлэг хийх, геометрийн хэмжилт хийх, стандартын шаардлагыг хангаж буй эсэхийг шалгана.

7.2.4.Хяналт хийсэн үр дүнг журналд тэмдэглэнэ.

7.3.Ажлын явцын хяналт

7.3.1.Ажлын явцын хяналтыг засварын ажлын явц ба үйл ажиллагааны үед гарсан гэмтлийг цаг алдалгүй илрүүлэх, тэдгээрийг арилгах, түүнээс урьдчилан сэргийлэх зорилгоор гүйцэтгэнэ. Явцын хяналтын үед угсралтын ажилд технологийг мөрдөж буй эсэхажлын зураг төсөл ба нормативын баримт бичгийн дагуу ажил хийгдэж байгааг хянана.

7.3.2.Хяналтыг мастерын удирдлага дор хэмжилтийн арга /хэмжих багаж, хэрэгслийн тусламжтай/ ба техникийн хяналтаар гүйцэтгэнэ. Дулаан тусгаарлалтын ажилд чанарын хяналтыг эхнээс дуустал системтэйгээр явуулна.

7.3.3.Шугам хоолойд дулаан тусгаарлалтыг хийх үед дараах шалгалтыг хийнэ. Үүнд:

7.3.3.1.Хэвлэмэл /пенополиуретан/ дулаалгыг шугам хоолойд гажилтгүй зөв байрлуулсан эсэх

7.3.3.2.Хэвлэмэл /пенополиуретан/ дулаалгыг шугам хоолойн гадаргууд зай завсар гаргалгүй нягт байрлуулсан эсэх

7.3.3.3.Ажлын явцын хяналтын үр дүнг засварын ажлын журнал, тухайн байгууллагын чанарын удирдлагын систем болон бусад баримт бичгүүдэд тэмдэглэнэ.

7.4.Ажил хүлээн авах хяналт

7.4.1.Ажил хүлээн авах хяналт, засварын ажил дуусах үед ажил хүлээн авах хяналтыг захиалагчтай хамтран гүйцэтгэж акт үйлдэнэ. Хүлээн авах актанд  ажлын гүйцэтгэлийн техникийн баримт бичиг, ажлын гүйцэтгэлийн явцад хийсэн захиалагчийн болон үе шатны хяналтын тайлан, өгөгдсөн үүрэг даалгавар, тэдгээрийг гүйцэтгэсэн хугацаа болон гүйцэтгэл зэргийг багтаасан байна.

8.АШИГЛАСАН ТЕХНИКИЙН БАРИМТ БИЧГИЙН ЖАГСААЛТ

8.1.Шифр: 1012/36Технологическая карта на монтаж тепловой сети 1000 мм в непроходном канале

8.2.Типовая Технологическая Карта (Ттк)
Теплоизоляция Изолированного Трубопровода Сегментами "Пеноплекс"Санкт-Петербург, 2012

8.3.Тоног төхөөрөмж ба дамжуулах хоолойн дулаан тусгаарлалт. БНбД 41-04-13
